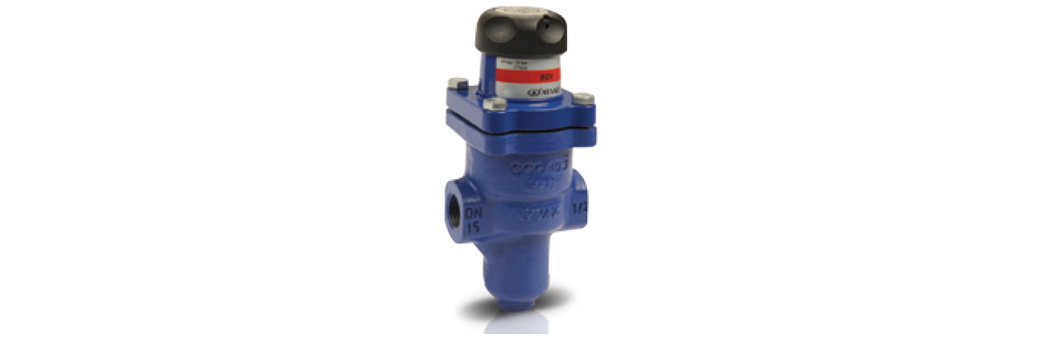

BDV-25

ANASAYFA BDV-25

Ürün Özellikleri

Gövde GG-25 Pik Döküm
Şaft, Sit, Pislik Tutucu AISI 304 Paslanmaz Çelik
İç Parçalar AISI 304 Paslanmaz Çelik
Bağlantılar Dişli

Çalışma Şartları

Maks. Giriş Basıncı 19 bar
Maks. Çıkış Basıncı 8.6 bar
Set Basıncı 0,14-1,7 bar
1,4-4,0 bar
3,5-8,6 bar
Maks. Çalışma Sıcaklığı 210°C

Çalışma

Hassas basınç ayarı istenmeyen yerlerde kullanılan direkt tesirli basınç düşürücü vanalar yay basıncına karşılık körükte oluşan sistem basıncının istenilen değere set edilmesi ile çalışır. Çıkış basınç ayarı volan üzerindeki +/- yöne çevrilerek ayarlanır. Üç farklı ayar sahasına sahiptir, buhar, gaz çeşitlerinde kullanılabilir. Basınç düşürücü vana giriş basıncını (üst basınç) ayarlanmış çıkış basıncına azaltmak ve bu basınçta sabit tutmak için kullanılan bir üründür. Ana hattan giren basınç çok yüksek ve değişken olduğunda, basınç düşürücü vana ayarlanmış olan aşağı basıncın (çıkış basıncını) sabitler. Yukarı çıkış basıncının olası varyasyonları, ayarlanmış aşağı basıncı etkilemez. Basınç düşürücü vanaların bu aralığı operatörü aşağı basıncı set değerlerine ayarlamak için izin verir.

Montaj

BDV-25 boru hattındaki akış yönü ile ürün gövdesinde bulunan ok işareti, birbirine paralel olacak şekilde montajı yapılmalıdır. Basınç düşürücünün öncesinde oluşan su, mutlaka seperatör ve kondenstop grubu ile ortadan kaldırılmıştır.

Parça Listesi
No	Parça İsmi	Malzeme
1	Gövde	GGG 40.3 Dövme Demir
2	Vana Yayı	AISI 316 Paslanmaz Demir
3	Pislik Tutucu	AISI 316 Paslanmaz Demir
4	Vana	AISI 420 Paslanmaz Çelik
5	Sit	AISI 431 Paslanmaz Çelik
6	Körük	AISI 316 Paslanmaz Çelik
7	Basınç Ayar Yayı	Paslanmaz Çelik
8	Kilitli Pin	Takım Çeliği
9	Yay Ayar Kapağı	Polipropilen
10	Basınç Ayar Kapağı	Polipropilen
11	Basınç Ayar Mili	AISI 316 Paslanmaz Çelik
12	Üst Kapak	Alimünyum
13	Kapak Contası	Grafit
14	Vana Basınç Mili	AISI 316 L Paslanmaz Çelik

Çap	Art. No	Dişli
Çap	Art. No	H (mm)	L (mm)	K (mm)	Øİ (mm)
1/2"	703750100000	186,5	83	65	36
3/4"	703750100001	186,5	96	65	41
1"	703750100002	186,5	108	65	45
