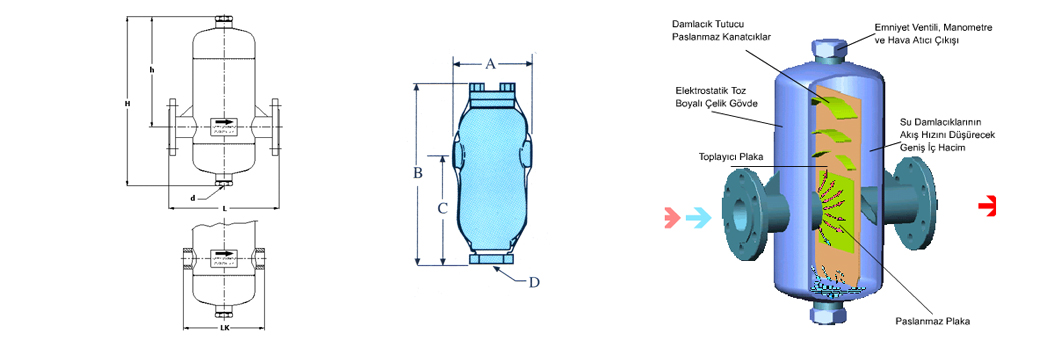

BOYUTLAR |
|||||
ÇAP |
L |
LK |
H |
h |
d |
15 | 180 | 120 | 324 | 206 | R1/2" |
20 | 230 | 150 | 390 | 245 | R1"x1/2" |
25 | 230 | 160 | 400 | 250 | R1"x1/2" |
32 | 250 | 200 | 426 | 275 | R1"x1/2" |
40 | 300 | 220 | 467 | 301 | R1"x1/2" |
50 | 300 | 220 | 497 | 325 | R1"x1/2" |
65 | 400 | - | 616 | 416 | R11/2"x3/4" |
80 | 450 | - | 683 | 444 | R11/2"x3/4" |
100 | 500 | - | 782 | 505 | R2"x1" |
125 | 600 | - | 937 | 610 | R2"x1" |
150 | 600 | - | 1037 | 667 | R2"x1" |
200 | 850 | - | 1086 | 677 | R2"x1" |
250 | 900 | - | 1210 | 1120 | R2" |
300 | 950 | - | 1900 | 1250 | R2" |
350 | 1000 | - | 2000 | 1340 | R2" |
BOYUTLAR |
|||||
TİP: PL (DÖKÜM) |
|||||
ÇAP |
A |
B |
C |
D |
|
1/2" | 95 | 230 | 130 | 1/2" | |
3/4" | 124 | 270 | 160 | 1/2" | |
1"-"1 1/4" | 160 | 390 | 240 | 1/2" |
