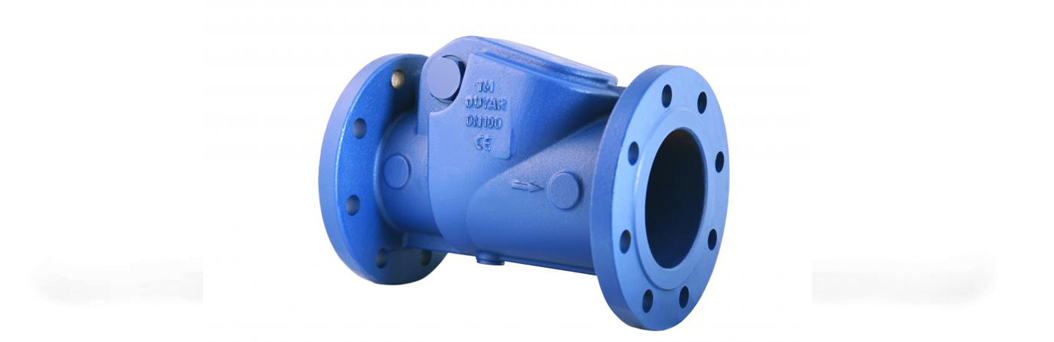

Çalpara Çekvalf

ANASAYFA Çalpara Çekvalf

Sıcak ve soğuk su sistemleri, asitik olmayan tüm akışkanlarda

Genel Özellikler

Çalışma Sıcaklık Aralığı : -10 ... +120 °C (16 Bar)
Standartlar / Sertifikalar :
Tasarım : TS EN 12334
Flanş Boyutları : TS EN 1092-2 (PN 16)
Alından Alına Boyutlar : TS EN 558 (Seri 48)
Testler : TS EN 12266-1
Uygulamalar : Sıcak ve soğuk su sistemleri, asitik olmayan tüm akışkanlarda

Ölçüler / Dimensions

 Anma Basıncı

/ Nominal Pressure

 16 Bar
Anma Çapı

/ Nominal Diameter

 DN 40 50 65 80 100 125 150 200 250 300

Vana Boyutları/ Valve Dimensions

 L 180 200 240 260 300 350 400 500 600 700
H 70 87 104 125 157 186 240 295 372
D 150 165 185 200 220 250 285 340 405 460
k 110 125 145 160 180 210 240 295 355 410
g 84 99 118 132 156 184 211 266 319 370
b 18 20 22 24 26 20 22 25
dxn 19x4 19x8 23x8 23x12 28x12
Ağırlık/ Weight Kg 6 7.5 10,5 14 20 30 43 70 120 164
