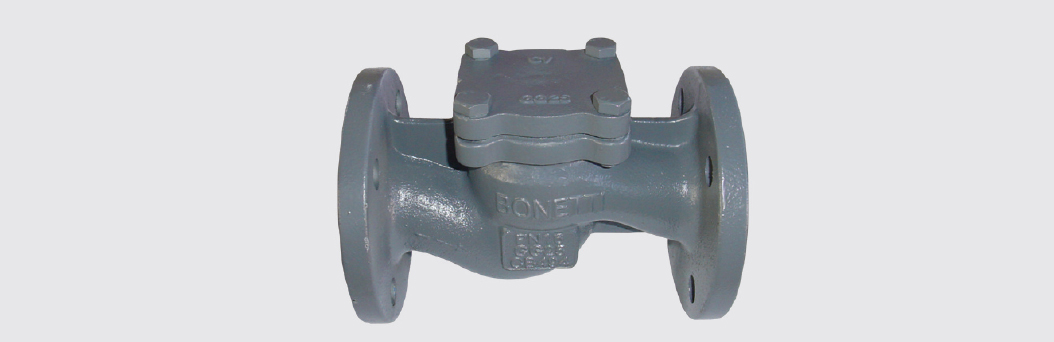

Baskı Yaylı Çekvalf

ANASAYFA Baskı Yaylı Çekvalf

BCV Serisi PN 16 - 25 basınç aralığında çalışabilen sfero dökümden imal edilmiş kızgın yağ vanası

Tip : BCV
Basınç Sınıfı : PN16 — PN25
Bağlantılar : Flanşlı (TS ISO 7005-2, DIN EN 1092-2)
Boyutlar : DIN 2401 tabloya uygun
Kullanıldığı Akışkanlar : Su, Sıcaksu, Kızgın su, Buhar, Basınçlı hava, Gazlar

N 15 20 25 32 40 10 65 80 100 125 150 200 250

Flanşlar Arası Mesafe L

 130 150 160 180 200 230 290 310 350 400 480 600 730

Yükseklik (mm) H

 61 61 68 68 79 84 111 118 137 179 200 250 340

Ağırlık PN16 Kg

 2,7 3,6 4,6 6,1 7,6 10,2 15,9 21,4 32,7 50 68 150 267

Ağırlık PN25 Kg

 3 3,7 4,7 6,2 8 10,4 15,9 21,6 34 52 70 152 269
