SCV Serisi PN 16 - 25 basınç aralığında çalışabilen sfero dökümden imal edilmiş kızgın yağ vanası

Tip : SCV Stop Çek Vana
PN 16 Demir Döküm (31. 1040) PN 25 Sfero Döküm (JS 1049) Flanşlı
Ölçüler : DN 15 - DN 100
Basınç Sınıfı : PN 16 / PN 25 ( DIN 2401 )
Boyutlar : DIN 3202- El ve TS EN 558-1'e uygun
Bağlantılar : TS ISO 7005-2 , DIN EN 1092-2' e göre flanşlı
Sıcaklık : PN 16 için -10 +300 °C , PN 25 için -10 +350 °C
Uygulamalar : Su, Sıcak su, Kızgın su, Basınçlı hava, Buhar, Kızgın yağ, LPG, Akaryakıt vb. diğer proses akışkanlarında çek yana ve gerektiğinde vana olarak çalışır.

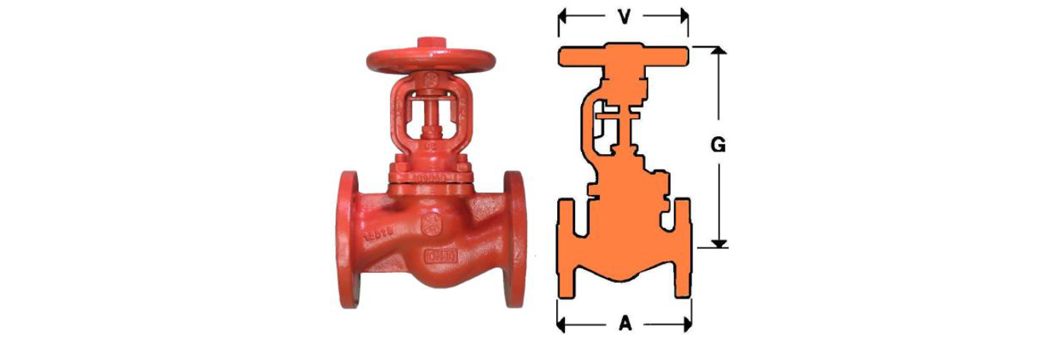

BOYUTLAR Strok mm PN 16 PN 25
Tip DN mm A
mm		 G
mm		 V
mm		 D
mm		 b
mm		 z d
m m		 k
mm		 D
mm		 b
mm		 z d
m m		 k
mm		 AĞIRLIK kg
SCV 15 130 200 125 7 95 14 4 14 65 95 16 4 14 65 4,3
SCV 20 150 200 125 7 105 16 4 14 75 105 18 4 14 75 5,0
SCV 25 160 210 125 10 115 16 4 14 85 115 18 4 14 85 6,2
SCV 32 180 210 125 10 140 18 4 19 100 140 18 4 19 100 7,2
SCV 40 200 225 150 10 150 18 4 19 110 150 18 4 19 110 9,8
SCV 50 230 230 150 12 165 20 4 19 125 165 20 4 19 125 12,2
SCV 65 290 250 175 17 185 20 4 19 145 185 22 8 19 145 17,5
SCV 80 310 260 175 20 200 22 8 19 160 200 24 8 19 160 20,8
SCV 100 350 340 225 25 220 24 8 19 180 235 24 8 23 190 34,2
