SCH 40 Serisi dikişli dirsek 1/2 inç - 48 inç ölçüleri arası karbon çelikten üretilmiş

LR DİRSEK UZUN RADİUS

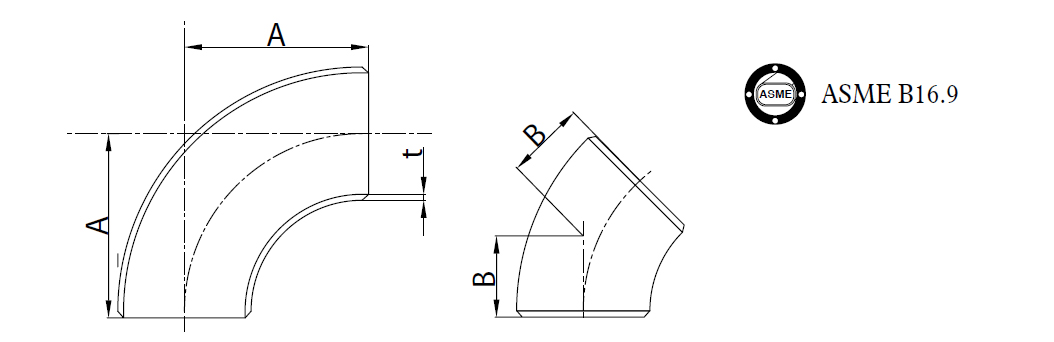

Boru Ölçüsü - Nominal Pipe Size Dış Çap - Outside Dia Merkezden Uca / - Center to End SCH 40
90-derece Dirsekler - 90-deg Elbows - A - mm 45-derece Dirsekler - 45-deg Elbows - B - mm t mm 90-D - kg/ad - kg/pcs 45-D - kg/ad - kg/pcs
1/2” 21,3 38 16 2,77 0,08 0,04
3/4” 26,7 38 19 2,87 0,10 0,05
1” 33,4 38 22 3,38 0,15 0,07
1 1/4” 42,2 48 25 3,56 0,26 0,13
1 1/2” 48,3 57 29 3,68 0,36 0,18
2” 60,3 76 35 3,91 0,65 0,32
2 1/2” 73 95 44 5,16 1,29 0,64
3” 88,9 114 51 5,49 2,02 1,01
3 1/2” 101,6 133 57 5,74 2,84 1,42
4” 114,3 152 64 6,02 3,84 1,92
5” 141,3 190 79 6,55 6,50 3,25
6” 168,3 229 95 7,11 10,2 5,08
8” 219,1 305 127 8,18 20,4 10,2
10” 273 381 159 9,27 36,1 18,1
12” 323,8 457 190 10,31 57,2 28,6
14” 355,6 533 222 11,13 79,2 39,6
16” 406,4 610 254 12,7 118,2 59,1
18” 457 686 286 14,27 167,9 84
20” 508 762 318 15,09 219,6 109,8
22” 559 838 343 - - -
24” 610 914 381 17,48 366,8 183,4
26” 660 991 406 - - -
28” 711 1067 438 - - -
30” 762 1143 470 - - -
32” 813 1219 502 17,48 656,8 328,4
34” 864 1295 533 17,48 742,5 371,3
36” 914 1372 565 19,05 906,4 453,2
38” 965 1448 600 - - -
40” 1016 1524 632 - - -
42” 1067 1600 660 - - -
44” 1118 1676 695 - - -
46” 1168 1753 727 - - -
48” 1219 1829 759 - - -

SR DİRSEK KISA RADİUS

Boru Ölçüsü - Nominal Pipe Size Dış Çap - Outside Dia Merkezden Uca - Center to End SCH 40
90-derece Dirsekler - 90-deg Elbows - A - mm t mm 90-D - kg/ad - kg/pcs
1” 33,4 25 3,38 0,10
1 1/4” 42,2 32 3,56 0,17
1 1/2” 48,3 38 3,68 0,24
2” 60,3 51 3,91 0,44
2 1/2” 73 64 5,16 0,87
3” 88,9 76 5,49 1,35
3 1/2” 101,6 89 5,74 1,90
4” 114,3 102 6,02 2,58
5” 141,3 127 6,55 4,34
6” 168,3 152 7,11 6,75
8” 219,1 203 8,18 13,6
10” 273 254 9,27 24,1
12” 323,8 305 10,31 38,2
14” 355,6 356 11,13 52,9
16” 406,4 406 12,7 78,7
18” 457 457 14,27 111,9
20” 508 508 15,09 146,4
22” 559 559 - -
24” 610 610 17,48 244,81
