SISKB Serisi

ANASAYFA SISKB Serisi

50 mm - 200 mm yanal genleşme kapasiteli, kaynak boyunlu kardan mafsallı kompansatör

Kodu Eksenel Genleşme Miktarı Yanal Genleşme Miktarı Çalışma Basıncı Açıklama
SISKB-50 ±50mm ±50mm 16 bar 50 mm yanal genleşmeli ve kaynak boyunlu kardan mafsallı kompansatör
SISKB-100 ±50mm ±100mm 16 bar 100 mm yanal genleşmeli ve kaynak boyunlu kardan mafsallı kompansatör
SISKB-150 ±50mm ±150mm 16 bar 150 mm yanal genleşmeli ve kaynak boyunlu kardan mafsallı kompansatör
SISKB-200 ±50mm ±200mm 16 bar 200 mm yanal genleşmeli ve kaynak boyunlu kardan mafsallı kompansatör

Özel tasarım kardan mafsallı dilatasyon ve deprem kompansatörleri istek üzerine temin edilebilir.

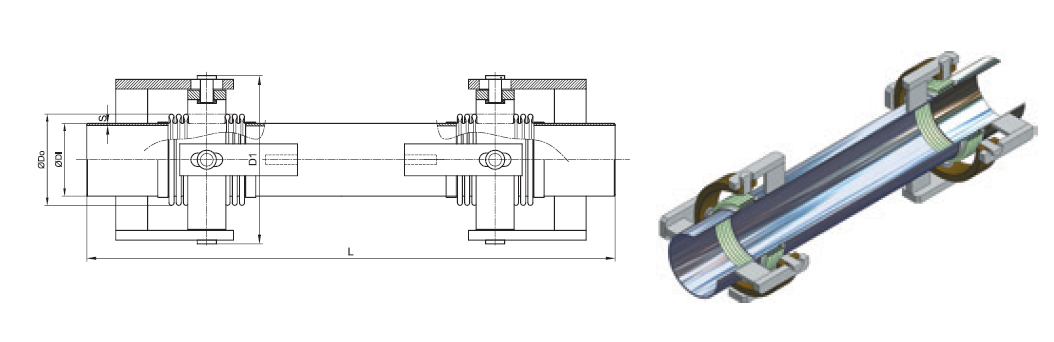

DN Körük D1 s SISKB-50 SISKB-100
ØDi ØD0 Körük Efektif Alanı cm2 Genleşme L Genleşme L
± X ±Z ± Y ± X ±Z ± Y
DN25 38 48,2 14,58 90 2,3 50 50 50 707 50 100 100 907
DN32 42,2 55 18,62 105 2,6 50 50 50 707 50 100 100 907
DN40 48,3 61 23,44 115 2,6 50 50 50 707 50 100 100 907
DN50 60,3 76 36,46 140 2,9 50 50 50 785 50 100 100 985
DN65 76,1 95 57,45 160 2,9 50 50 50 785 50 100 100 958
DN80 88,9 111 78,42 190 3,2 50 50 50 815 50 100 100 1015
DN100 114,3 140 137,09 250 3,6 50 50 50 835 50 100 100 1035
DN125 139,7 164 181,01 285 4 50 50 50 963 50 100 100 1163
DN150 168,3 200 266,20 350 4,5 50 50 50 963 50 100 100 1163
DN200 219,1 250 431,86 420 6,3 50 50 50 1120 50 100 100 1320
DN250 273 323 697,11 480 6,3 50 50 50 1120 50 100 100 1320
DN300 323,9 380 972,37 540 7,1 50 50 50 1177 50 100 100 1377

DN Körük D1 s SISKB-150 SISKB-200
ØDi ØD0 Körük Efektif Alanı cm2 Genleşme L Genleşme L
± X ±Z ± Y ± X ±Z ± Y
DN25 38 48,2 14,58 90 2,3 50 150 150 1107 50 200 200 1307
DN32 42,2 55 18,62 105 2,6 50 150 150 1107 50 200 200 1307
DN40 48,3 61 23,44 115 2,6 50 150 150 1107 50 200 200 1307
DN50 60,3 76 36,46 140 2,9 50 150 150 1185 50 200 200 1405
DN65 76,1 95 57,45 160 2,9 50 150 150 1235 50 200 200 1485
DN80 88,9 111 78,42 190 3,2 50 150 150 1255 50 200 200 1485
DN100 114,3 140 137,09 250 3,6 50 150 150 1285 50 200 200 1535
DN125 139,7 164 181,01 285 4 50 150 150 1463 50 200 200 1763
DN150 168,3 200 266,20 350 4,5 50 150 150 1463 50 200 200 1763
DN200 219,1 250 431,86 420 6,3 50 150 150 1680 50 200 200 2030
DN250 273 323 697,11 480 6,3 50 150 150 1680 50 200 200 2080
DN300 323,9 380 972,37 540 7,1 50 150 150 1727 50 200 200 2127
