SISKKF Serisi

ANASAYFA SISKKF Serisi

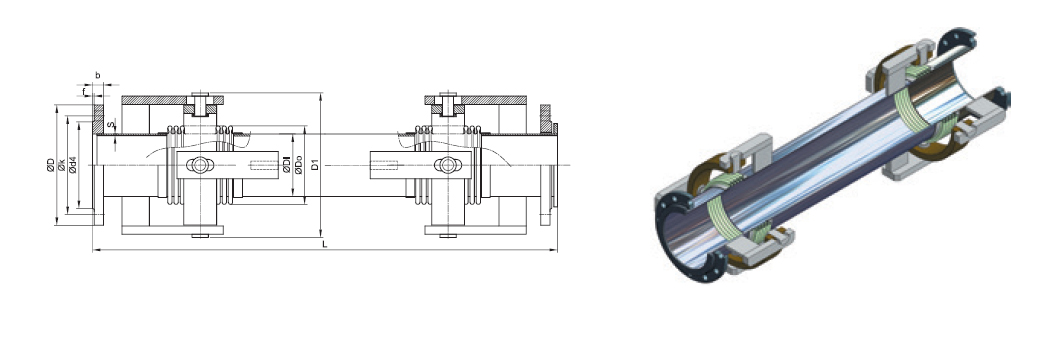

50 mm - 200 mm yanal genleşme kapasiteli, flanşlı kardan mafsallı kompansatör

Kodu Eksenel Genleşme Miktarı Yanal Genleşme Miktarı Çalışma Basıncı Açıklama
SISKKF-50 ±50mm ±50mm 16 bar 50 mm yanal genleşme kapasiteli ve flanşlı kardan mafsallı kompansatör
SISKKF-100 ±50mm ±100mm 16 bar 100 mm yanal genleşme kapasiteli ve flanşlı kardan mafsallı kompansatör
SISKKF-150 ±50mm ±150mm 16 bar 150 mm yanal genleşme kapasiteli ve flanşlı kardan mafsallı kompansatör
SISKKF-200 ±50mm ±200mm 16 bar 200 mm yanal genleşme kapasiteli ve flanşlı kardan mafsallı kompansatör

Özel tasarım kardan mafsallı dilatasyon ve deprem kompansatörleri istek üzerine temin edilebilir.

Flanş (DIN EN 1092/1) PN 16
DN A ØD Øk1 k2 Ød4 f b Ødxn
DN25 185 115 85 150 68 2 16 Ø14x4
DN32 210 140 100 180 78 2 18 Ø18x4
DN40 220 150 110 185 88 3 18 Ø18x4
DN50 250 165 125 205 102 3 20 Ø18x4
DN65 270 185 145 225 122 3 20 Ø18x4
DN80 310 200 160 251 138 3 20 Ø18x8
DN100 330 220 180 271 158 3 22 Ø18x8
DN125 366 250 210 304 188 3 22 Ø18x8
DN150 420 285 240 347 212 3 24 Ø23x8
DN200 510 340 295 411 268 3 26 Ø23x12
DN250 573 405 355 484 320 3 29 Ø27x12
DN300 660 460 410 555 378 4 32 Ø27x12

Tablodaki tüm ölçüler “mm” olarak verilmiştir.

DN Körük D1 s SISKKF-50 SISKKF-100
ØDi ØD0 Körük Efektif Alanı cm2 Genleşme L Genleşme L
± X ±Z ± Y ± X ±Z ± Y
DN25 38 48,2 14,58 90 2,3 50 50 50 720 50 100 100 920
DN32 42,2 55 18,62 105 2,6 50 50 50 720 50 100 100 920
DN40 48,3 61 23,44 115 2,6 50 50 50 720 50 100 100 920
DN50 60,3 76 36,46 140 2,9 50 50 50 800 50 100 100 1000
DN65 76,1 95 57,45 160 2,9 50 50 50 800 50 100 100 1000
DN80 88,9 111 78,42 190 3,2 50 50 50 830 50 100 100 1030
DN100 114,3 140 137,09 250 3,6 50 50 50 850 50 100 100 1050
DN125 139,7 164 181,01 285 4 50 50 50 980 50 100 100 1180
DN150 168,3 200 266,20 350 4,5 50 50 50 980 50 100 100 1180
DN200 219,1 250 431,86 420 6,3 50 50 50 1140 50 100 100 1340
DN250 273 323 697,11 480 6,3 50 50 50 1140 50 100 100 1340
DN300 323,9 380 972,37 540 7,1 50 50 50 1200 50 100 100 1400

DN Körük D1 s SISKKF-150 SISKKF-200
ØDi ØD0 Körük Efektif Alanı cm2 Genleşme L Genleşme L
± X ±Z ± Y ± X ±Z ± Y
DN25 38 48,2 14,58 90 2,3 50 150 150 1120 50 200 200 1320
DN32 42,2 55 18,62 105 2,6 50 150 150 1120 50 200 200 1320
DN40 48,3 61 23,44 115 2,6 50 150 150 1120 50 200 200 1320
DN50 60,3 76 36,46 140 2,9 50 150 150 1200 50 200 200 1420
DN65 76,1 95 57,45 160 2,9 50 150 150 1250 50 200 200 1500
DN80 88,9 111 78,42 190 3,2 50 150 150 1270 50 200 200 1500
DN100 114,3 140 137,09 250 3,6 50 150 150 1300 50 200 200 1550
DN125 139,7 164 181,01 285 4 50 150 150 1480 50 200 200 1780
DN150 168,3 200 266,20 350 4,5 50 150 150 1480 50 200 200 1780
DN200 219,1 250 431,86 420 6,3 50 150 150 1700 50 200 200 2050
DN250 273 323 697,11 480 6,3 50 150 150 1700 50 200 200 2100
DN300 323,9 380 972,37 540 7,1 50 150 150 1750 50 200 200 2150
