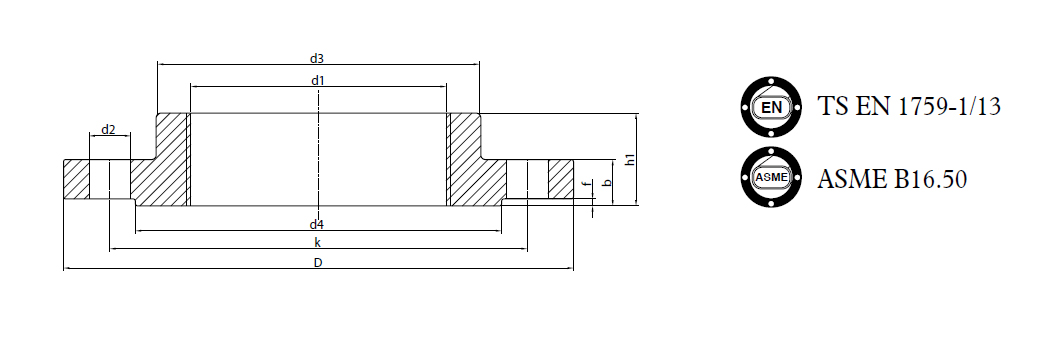

PN 16 Dişli Flanş

Ebat / Size

Flanş Ölçüleri / Flange Dimensions

Boyun

Neck

Fatura

Raised Face

Cıvata / Bolt

Ağırlık

Weight

d1

Thread

k

D

b

h1

d3

d4

f

d2

Thread

n

DIN2566

kg/ad

kg/pcs

EN1092-1

kg/ad

kg/pcs

DIN 2566

EN 1092-1

DN15

19

R 1/2”

65

95

14

20

22

35

45

2

14

M12

4

0,68

0,69

DN20

24

R 3/4”

75

105

16

24

26

45

58

2

14

M12

4

0,99

1,00

DN25

30,5

R 1”

85

115

16

24

28

52

68

2

14

M12

4

1,16

1,20

DN32

39,5

R 11/4”

100

140

16

26

30

60

78

2

18

M16

4

1,70

1,75

DN40

45,5

R 11/2”

110

150

16

26

32

70

88

3

18

M16

4

1,88

1,97

DN50

57,4

R 2”

125

165

18

28

32

84

102

3

18

M16

4

2,52

2,60

DN65

72,5

R 21/2”

145

185

18

32

32

104

122

3

18

M16

8

3,23

3,23

DN80

85,5

R 3”

160

200

20

34

34

118

138

3

18

M16

8

4,09

4,09

DN100

110,5

R 4”

180

220

20

38

40

140

158

3

18

M16

8

4,65

4,73

DN125

135,5

R 5”

210

250

22

40

44

168

188

3

18

M16

8

6,30

6,51

DN150

161

R 6”

240

285

22

42

44

195

212

3

22

M20

8

7,71

7,83
