Polietilen Kaplı Doğalgaz Borular

ANASAYFA Polietilen Kaplı Doğalgaz Borular

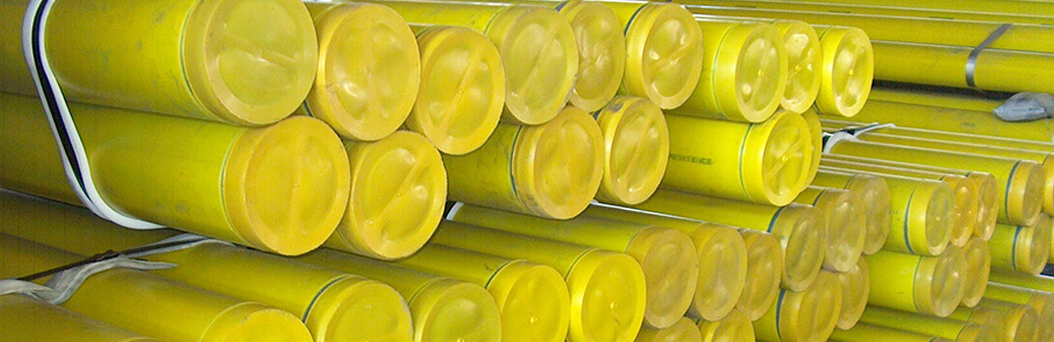

Özel kalite çelikten üretilmiş hidrostatik basınç testi uygulanmış polietilen kaplama doğalgaz borusu

Dış Çap Et Kalınlığı Düz Uçlu Boru Ağırlığı Hidrostatik Test Basıncı (Minimum Bar)
mm mm kg/m L210GA L235GA L245GA L290GA
21.3 2.80 1.28 100 100 100 100
26.9 2.90 1.72 100 100 100 100
33.7 3.40 2.54 100 100 100 100
42.4 3.60 3.44 100 100 100 100
48.3 3.70 4.07 100 100 100 100
60.3 3.90 5.42 163 182 190 207
73.0 5.20 8.69 180 201 207 207
88.9 5.50 11.31 156 174 182 207
101.6 5.70 13.48 141 158 165 195
114.3 6.00 16.03 132 148 154 183
141.3 6.60 21.92 147 165 172 203
168.3 7.10 28.23 133 149 155 184
219.1 8.20 42.65 118 132 138 163


API 5L Doğalgaz ve Hat Borularının Ebat , Ağırlık ve Test Basınçları

Nominal Ebat Dış Çap Et Kalınlığı Düz Uçlu Boru Ağırlığı Test Basıncı Grade A Düz Uçlu Test Basıncı (min) Grade B Test Basıncı (min) Grade A 25 Düz Uçlu Test Basıncı (min) Grade X 42
inch inch mm inch mm lb/ft kg/m 100xkPa 100xkPa 100xkPa 100xkPa
3/8 0.675 17.1 0.091 2.3 0.57 0.84 48 48 48 -
1/2 0.840 21.3 0.109 2.8 0.85 1.28 48 48 48 -
3/4 1.050 26.7 0.113 2.9 1.13 1.70 48 48 48 -
1 1.315 33.4 0.133 3.4 1.68 2.52 48 48 48 -
1.315 33.4 0.179 4.5 2.17 3.21 59 59 59 -
1 1/4 1.660 42.2 0.140 3.6 2.27 3.43 83 90 69 -
1.660 42.2 0.191 4.9 3.00 4.51 124 131 90 -
1 1/2 1.900 48.3 0.145 3.7 2.72 4.07 83 90 69 -
1.900 48.3 0.200 5.1 3.63 5.43 124 131 90 -
2 3/8 2.375 60.3 0.154 3.9 3.66 5.42 161 172 69 207
2.375 60.3 0.172 4.4 4.05 6.07 172 172 76 207
2.375 60.3 0.188 4.8 4.40 6.57 172 172 83 207
2.375 60.3 0.218 5.5 5.03 7.43 172 172 90 207
2 7/8 2.875 73.0 0.156 4.0 4.53 6.81 136 158 69 191
2.875 73.0 0.172 4.4 4.97 7.44 150 172 69 207
2.875 73.0 0.188 4.8 5.40 8.07 163 172 69 207
2.875 73.0 0.203 5.2 5.80 8.69 172 172 69 207
2.875 73.0 0.216 5.5 6.14 9.16 172 172 76 207
3 1/2 3.500 88.9 0.172 4.4 6.12 9.17 123 143 69 172
3.500 88.9 0.188 4.8 6.66 9.95 134 156 69 188
3.500 88.9 0.216 5.5 7.58 11.31 154 172 69 207
3.500 88.9 0.250 6.4 8.69 13.02 172 172 - 207
4 4.000 101.6 0.172 4.4 7.04 10.55 108 125 69 151
4.000 101.6 0.188 4.8 7.66 11.46 117 137 83 164
4.000 101.6 0.226 5.7 9.12 13.48 139 162 83 195
4.000 101.6 0.250 6.4 10.02 15.02 156 182 - 207
4 1/2 4.500 114.3 0.172 4.4 7.96 11.92 96 111 - 134
4.500 114.3 0.188 4.8 8.67 12.96 104 121 83 146
4.500 114.3 0.203 5.2 9.32 13.99 113 132 - 158
4.500 114.3 0.219 5.6 10.02 15.01 122 142 83 170
4.500 114.3 0.237 6.0 10.80 16.02 130 152 83 183
4.500 114.3 0.250 6.4 11.36 17.03 139 162 - 195
4.500 114.3 0.281 7.1 12.67 18.77 154 180 - 207
5 9/16 5.563 141.3 0.188 4.8 10.80 16.16 84 98 70 118
5.563 141.3 0.219 5.6 12.51 18.74 98 115 81 138
5.563 141.3 0.258 6.6 14.63 21.92 116 135 83 163
5.563 141.3 0.281 7.1 15.87 23.50 125 145 105 175
5.563 141.3 0.312 7.9 17.51 25.99 139 162 116 195
6 5/8 6.625 168.3 0.188 4.8 12.94 19.35 71 82 - 124
6.625 168.3 0.203 5.2 13.94 20.91 77 89 - 134
6.625 168.3 0.219 5.6 15.00 22.47 83 96 - 145
6.625 168.3 0.250 6.4 17.04 25.55 94 110 - 165
6.625 168.3 0.280 7.1 18.99 28.22 105 122 - 184
6.625 168.3 0.312 7.9 21.06 31.25 117 136 - 204
8 5/8 8.625 219.1 0.188 4.8 16.96 25.37 54 63 - 95
8.625 219.1 0.203 5.2 18.28 27.43 59 69 - 103
8.625 219.1 0.219 5.6 19.68 29.48 63 74 - 111
8.625 219.1 0.250 6.4 22.38 33.57 73 84 - 127
8.625 219.1 0.277 7.0 24.72 36.61 79 92 - 139
8.625 219.1 0.312 7.9 27.73 41.14 90 104 - 157
8.625 219.1 0.322 8.2 28.58 42.65 93 108 - 163
8.625 219.1 0.344 8.7 30.45 45.14 99 115 - 173
8.625 219.1 0.375 9.5 33.07 49.10 108 125 - 189
