PN 6 DIN 2641 Döner Flanş

ANASAYFA PN 6 DIN 2641 Döner Flanş

DN 15 ile DN 1200 arası PN 6 döner flanş serisi ürünler

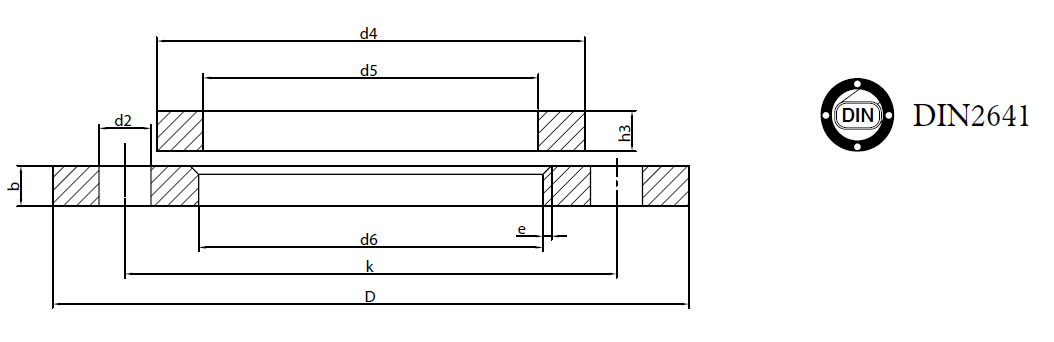

Ebat *Size*	Boru / *Pipe*		Flanş / *Flange*					Yaka / *Collar*			Cıvata / *Bolt*			Flanş *Flange* kg/ad *kg/pcs*	Yaka *Collar* kg/ad *kg/pcs*
	d1		D	d6	b	k	e	d4	d5	h3	n	Cıvata *Bolt*	d2
	ISO	DIN
DN15	-	20	80	22	10	55	2	40	21	8	4	M10	11	0,337	0,063
	21,3	-		24					22
DN20	-	25	90	28	10	65	2	50	26	10	4	M10	11	0,418	0,116
	26,9	-		30					27,5
DN25	-	30	100	33	12	75	3	60	31	10	4	M10	11	0,62	0,166
	33,7	-		36					34,4
DN32	-	38	120	42	12	90	3	70	39	10	4	M12	14	0,874	0,213
	42,4	-		46					43,1
DN40	-	44,5	130	50	12	100	3	80	45,5	10	4	M12	14	1,01	0,273
	48,3	-		54					49
DN50	-	57	140	62	12	110	3	90	58,1	12	4	M12	14	1,12	0,359
	60,3	-		65					61,1
DN65	76,1	-	160	81	12	130	3	110	77,1	12	4	M12	14	1,35	0,468
DN80	88,9	-	190	94	14	150	3	128	90,3	14	4	M16	18	2,24	0,73
DN100	-	108	210	113	14	170	3	148	109,6	14	4	M16	18	2,59	0,884
	114,3	-		119					115,9
DN125	-	133	240	138	14	200	3	178	134,8	14	8	M16	18	3,1	1,21
	139,7	-		145					141,6
DN150	-	159	265	164	14	225	3	202	161,1	14	8	M16	18	3,52	1,34
	168,3	-		173					170,5
DN200	219,1	-	320	225	16	280	3	258	221,8	16	8	M16	18	4,98	2
DN250		267	375	273	20	335	3	312	270,2	18	12	M16	18	7,67	2,89
	273,0	-		279					276,2
DN300	323,9	-	440	329	24	395	4	365	327,6	18	12	M20	22	12,3	3,56
DN350	355,6	-	490	362	26	445	4	415	359,7	18	12	M20	22	15,1	4,08
	-	368		374					372,2
DN400	406,4	-	540	413	28	495	4	465	411	20	16	M20	22	17,7	4,91
	-	419		426					423,7
DN450	457	-	-	467	30	550	4	520	467	22	16	M20	22	21,6	6,4
DN500	508	-	645	517	32	600	4	570	513,6	22	20	M20	22	25,4	7,89
DN600	610	-	755	618	36	705	4	670	616,6	22	20	M24	26	36,3	8,6
DN700	711	-	860	721	40	810	4	775	718,6	24	24	M24	26	48,1	14
DN800	813	-	975	824	44	920	4	880	821,5	24	24	M27	30	66,5	16,8
DN900	914	-	1075	926	48	1020	4	980	923,5	26	24	M27	30	81,3	20,1
DN1000	1016	-	1175	1028	52	1120	4	1080	1026,7	26	28	M27	30	96,4	21,5
DN1200	1220	-	1405	1232	60	1340	5	1295	1232,7	28	32	M30	33	158	32,5
