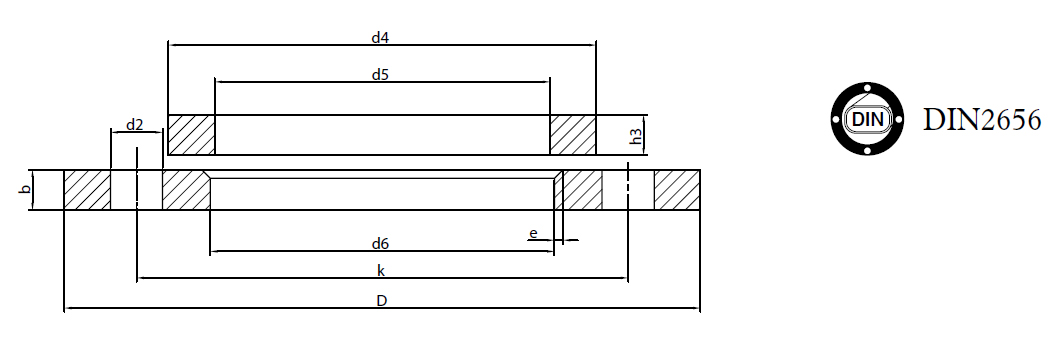

PN 40 DIN 2656 Döner Flanş

Ebat

Size

Boru / Pipe

Flanş / Flange

Yaka / Collar

Cıvata / Bolt

Flanş Flange kg/ad kg/pcs

Yaka Collar kg/ad kg/pcs

d1

D

d6

b

k

e

d4

d5

h3

n

Cıvata

Bolt

d2

ISO

DIN

DN15

-

20

95

22

16

65

5

45

21

12

4

M12

14

0,773

0,126

21,3

-

24

22

DN20

-

25

105

28

16

75

5

58

26

14

4

M12

14

0,934

0,236

26,9

-

30

27,5

DN25

-

30

115

33

18

85

6

68

31

14

4

M12

14

1,26

0,321

33,7

-

36

34,4

DN32

-

38

140

42

18

100

6

78

39

14

4

M16

18

1,85

0,401

42,4

-

46

43,1

DN40

-

44,5

150

50

18

110

6

88

45,5

14

4

M16

18

2,1

0,498

48,3

-

54

49

DN50

-

57

165

62

20

125

6

102

58,1

16

4

M16

18

2,75

0,706

60,3

-

65

61,1

DN65

76,1

-

185

81

20

145

6

122

77,1

16

8

M16

18

3,11

0,898

DN80

88,9

-

200

94

22

160

6

138

90,3

18

8

M16

18

3,88

1,23

DN100

-

108

235

113

22

190

6

162

109,6

20

8

M20

22

5,28

1,8

114,3

-

119

115,9

DN125

-

133

270

138

24

220

6

188

134,8

22

8

M24

26

7,28

2,4

139,7

-

145

141,6

DN150

-

159

300

164

24

250

6

218

161,1

22

8

M24

26

8,6

3,02

168,3

-

173

170,5

DN200

219,1

-

375

225

30

320

8

285

221,8

26

12

M27

30

15,2

5,54

DN250

267

450

273

36

385

8

345

270,2

30

12

M30

33

25,7

8,83

273,0

-

279

276,2

DN300

323,9

-

515

329

40

450

8

410

327,6

34

16

M30

33

33,5

14

DN350

355,6

-

580

362

46

510

8

465

359,7

38

16

M33

36

50,2

18,9

-

368

374

372,2

DN400

406,4

-

660

413

50

585

8

535

411

42

16

M36

39

71,2

28,4
