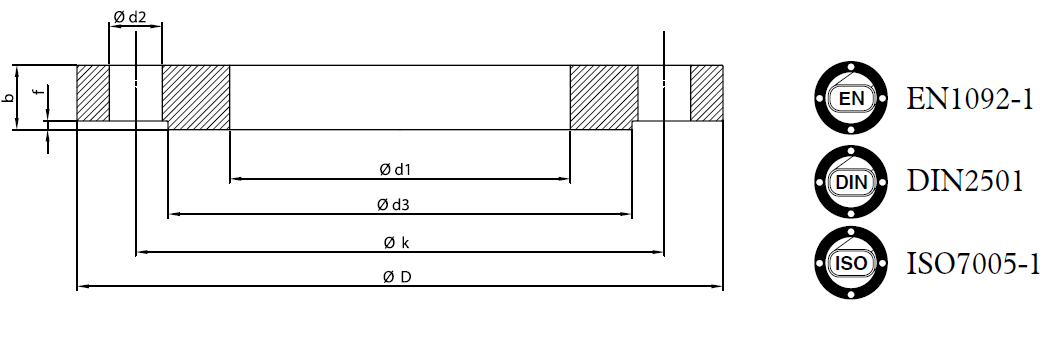

PN 40 Düz Flanş

Ebat

Size

Boru Çapı / Pipe Dia

Flanş Ölçüleri / Flange Dimensions

Cıvata Ölçüsü / Bolt Dimensions

Ağırlık /Weight

d1

D

k

b

d3

f

d2

Cıvata Çap / Bolt Dia

n

EN 1092-1

kg/ad

kg/pcs

DIN 2501

kg/ad

kg/pcs

ISO 7005-1

kg/ad

kg/pcs

EN 1092-1

DIN 2501

ISO 7005-1

DN15

21,3

22

95

65

14

16

14

45

2

14

M12

4

0,59

0,69

0,59

DN20

26,9

27,5

105

75

16

18

16

58

2

14

M12

4

0,85

0,97

0,85

DN25

33,7

34,5

115

85

16

18

16

68

2

14

M12

4

1,01

1,15

1,01

DN32

42,4

43,5

140

100

18

18

18

78

2

18

M16

4

1,67

1,67

1,67

DN40

48,3

49,5

150

110

18

18

18

88

3

18

M16

4

1,8

1,8

1,8

DN50

60,3

61,5

165

125

20

20

20

102

3

18

M16

4

2,4

2,4

2,4

DN65

76,1

77,5

185

145

22

22

22

122

3

18

M16

8

3,2

3,2

3,2

DN80

88,9

90,5

200

160

24

24

24

138

3

18

M16

8

4,0

4,0

4,0

DN100

114,3

116

235

190

26

24

26

162

3

22

M20

8

5,6

5,1

5,6

DN125

139,7

141,5

270

220

28

26

28

188

3

26

M24

8

7,6

7,0

7,6

DN150

168,3

170,5

300

250

30

28

30

218

3

26

M24

8

9,6

8,9

9,6

DN200

219,1

221,5

375

320

36

34

36

285

3

30

M27

12

17,0

16,0

17,0

DN250

273,0

276,5

450

385

42

38

42

345

3

33

M30

12

28,0

25,2

28,0

DN300

323,9

327,5

515

450

52

42

48

410

4

33

M30

16

43,1

34,5

39,7

DN350

355,6

359,5

580

510

58

46

55

465

4

36

M33

16

64,3

50,5

60,8

DN400

406,4

411

660

585

65

50

60

535

4

39

M36

16

94,1

71,7

86,6

DN450

457

462

685

610

c

50

66

560

4

39

M36

20

-

66,4

88,7

DN500

508

513,5

755

670

c

52

72

615

4

42

M39

20

-

83,1

116,6

DN600

610

616,5

890

795

c

60

84

735

5

48

M45

20

-

129

183

DN700

711

718

995

900

c

64

c

848

5

48

M45

24

-

159

-

DN800

813

819

1140

1030

c

72

c

970

5

56

M52

24

-

237

-

DN900

914

920

1250

1140

c

76

c

1080

5

56

M52

28

-

285

-

DN1000

1016

1022

1360

1250

c

80

c

1190

5

56

M52

28

-

343

-

DN1100

1116

1120

1470

1180

c

84

c

1120

5

56

M52

28

-

399

-

DN1200

1220

1224

1575

1460

c

88

c

1394

5

62

M58

32

-

454

-

DN1300

1320

1324

1685

1570

c

94

c

1504

5

62

M58

32

-

545

-

DN1400

1420

1424

1795

1680

c

98

c

1614

5

62

M58

36

-

624

-

DN1500

1524

1528

1910

1790

c

104

c

1722

5

64

M60

36

-

732

-

DN1600

1620

1624

2025

1900

c

108

c

1826

5

70

M66

40

-

827

-
