PN 6 Kuyruklu Flanş DIN 2631

Ebat / Size

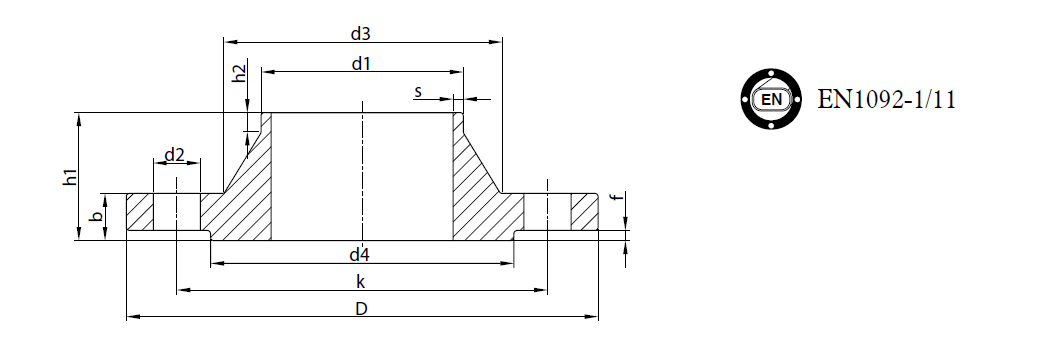

Flanş Ölçüleri / Flange Dimensions

Boyun / Neck

Fatura

Raised Face

Cıvata / Bolt

Ağırlık /

Weight

d1

k

D

b

h1

d3

s

r

h2

d4

f

d2

m

n

kg/ad

kg/pcs

DN15

21,3

55

80

12

30

30

2

4

6

40

2

11

M10

4

0,40

DN20

26,9

65

90

14

32

38

2,3

4

6

50

2

11

M10

4

0,62

DN25

33,7

75

100

14

35

42

2,6

4

6

60

2

11

M10

4

0,76

DN32

42,4

90

120

14

35

55

2,6

6

6

70

2

14

M12

4

1,08

DN40

48,3

100

130

14

38

62

2,6

6

7

80

3

14

M12

4

1,23

DN50

60,3

110

140

14

38

74

2,9

6

8

90

3

14

M12

4

1,41

DN65

76,1

130

160

14

38

88

2,9

6

9

110

3

14

M12

4

1,75

DN80

88,9

150

190

16

42

102

3,2

8

10

128

3

18

M16

4

2,80

DN100

114,3

170

210

16

45

130

3,6

8

10

148

3

18

M16

4

3,33

DN125

139,7

200

240

18

48

155

4

8

10

178

3

18

M16

8

4,57

DN150

168,3

225

265

18

48

184

4,5

10

12

202

3

18

M16

8

5,25

DN200

219,1

280

320

20

55

236

6,3

10

15

258

3

18

M16

8

8,4

DN250

273,0

335

375

22

60

290

6,3

12

15

312

3

18

M16

12

11,3

DN300

323,9

395

440

22

62

342

7,1

12

15

365

4

22

M20

12

14,8

DN350

355,6

445

490

22

62

385

7,1

12

15

415

4

22

M20

12

19,6

DN400

406,4

495

540

22

65

438

7,1

12

15

465

4

22

M20

16

22,5

DN450

457

550

595

22

65

492

7,1

12

15

520

4

22

M20

16

26,3

DN500

508

600

645

24

68

538

7,1

12

15

570

4

22

M20

20

30,2

DN600

610

705

755

30

70

640

7,1

12

16

670

5

26

M24

20

42,8

DN700

711

810

860

30

76

740

8

12

16

775

5

26

M24

24

53,0

DN800

813

920

975

30

76

842

8

12

16

880

5

30

M27

24

63,7

DN900

914

1020

1075

34

78

942

8

12

16

980

5

30

M27

24

78,3

DN1000

1016

1120

1175

38

82

1045

8

16

16

1080

5

30

M27

28

94,4

DN1100

1116

1240

1305

40

95

1146

8

16

20

1200

5

30

M33

28

132

DN1200

1220

1340

1405

42

104

1248

8,8

16

20

1295

5

33

M30

32

149

DN1300

1320

1450

1520

50

110

1350

9

16

20

1405

5

36

M33

32

200

DN1400

1420

1560

1630

56

114

1452

8,8

16

20

1510

5

36

M33

36

246

DN1500

1524

1660

1730

60

115

1554

9

16

20

1615

5

36

M33

36

275

DN1600

1620

1760

1830

63

119

1655

10

16

20

1710

5

36

M33

40

317

DN1800

1820

1970

2045

69

133

1855

11

16

20

1920

5

39

M36

44

419

DN2000

2020

2180

2265

74

146

2058

12,7

16

25

2125

5

42

M39

48

551
