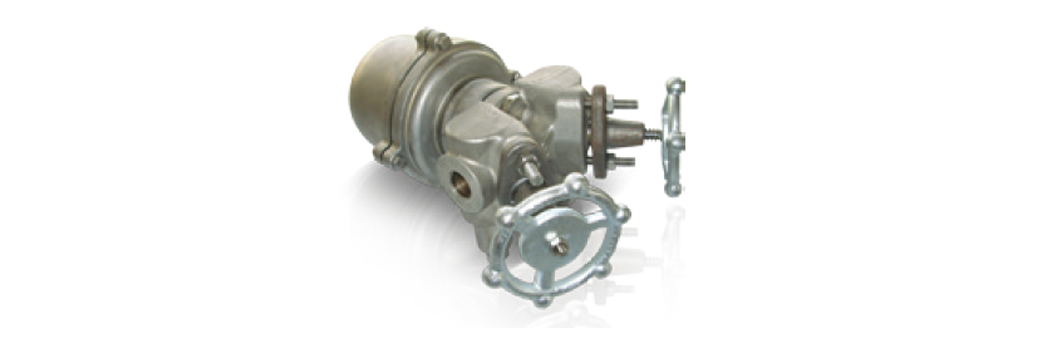

BK-33/SK Şamandıralı

ANASAYFA BK-33/SK Şamandıralı

Ürün Özellikleri

Gövde ve Kapak AISI 304 Paslanmaz Çelik İç Parçalar ve Şamandıra AISI 304 Paslanmaz Çelik Termostatik Ünite AISI 304 Paslanmaz Çelik
Volan Karbon Çelik
Bağlantılar Dişli/Soketli
Bağlantı Şekli Yatay/Dikey

Çalışma Şartları

Max. Çalışma Basıncı 32 bar
Max. Çalışma Sıcaklığı 286°C
Fark Basıncı 4,5/10/14 bar

Çalışma

HA-51 Hava Atıcı özellikle ısıtma soğutma hatlarında olmak üzere ve diğer sıvı akışkan sistemlerinde oluşan hava ve gazları sistemden atmak için kullanılır. Hava atma işlemi bir şamandıra ve buna bağlı manivela kolu ile gerçekleşir. Cihaza hava veya diğer gazlar geldiğinde vana açılır ve tahliye başlar. Su geldiğinde şamandırayı kaldırarak orifisin kapanmasını sağlar. Suya karşı sızdırmazlık sağlanmış olur. Bu döngü otomatik olarak devam eder.

Montaj

HA-51 boru hattına paralel olarak yani yatay olarak akış sağdan sola olacak şekilde montajı yapılır. Ürünün ani basınç değişimlerinden etkilenmemesi için sıvı hattına by- pass vanası koymakta fayda vardır.

Model	Açıklama	Akış Yönü
BK-33 SK	2 stop vana ile boru konnektörü + Termostatik kondenstop + Tahliye vanası	Soldan sağa
BK-43 SK	2 stop vana ile boru konnektörü + Termodinamik kondenstop + Tahliye vanası + Test vanası	Soldan sağa
BK-53 SK	2 stop vana ile boru konnektörü + Termodinamik kondenstop + Tahliye vanası + Test vanası	Soldan sağa
BK-54 SK	2 stop vana ile boru konnektörü + Termodinamik kondenstop + Tahliye vanası + Test vanası	Sağdan sola

Parça Listesi
No	Parça İsmi	Malzeme
1	Şamandıra Kapağı	AISI 304 Paslanmaz Çelik
2	Şamandıra	AISI 304 Paslanmaz Çelik
3	Şamandıra Kolu	AISI 304 Paslanmaz Çelik
4	Termostatik Kapsül	AISI 304 Paslanmaz Çelik
5	Termostatik Ünite Siti	AISI 304 Paslanmaz Çelik
6	Gövde-A	AISI 304 Paslanmaz Çelik
7	Gövde-B	AISI 304 Paslanmaz Çelik
8	Şamandıra Siti	AISI 304 Paslanmaz Çelik
9	Volan	C 22.8 Karbon Çelik
10	Buhar-A	AISI 304 Paslanmaz Çelik
11	Mil Yatağı	Karbon Çelik St. 37.2
12	Mil-B	AISI 304 Paslanmaz Çelik
13	Gövde	AISI 304 L Paslanmaz Çelik
14	Şamandıra Mili	AISI 304 Paslanmaz Çelik
15	Kapak Contası	Grafit

Çap	BK-33 SK	BK-43 SK	BK-53 SK	BK-54 SK	Dişli
Çap	BK-33 SK	BK-43 SK	BK-53 SK	BK-54 SK	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	H(mm)	J(mm)	K(mm)	L(mm)	N(mm)
1/2"	703450214111	703450224111	703450234111	703450244111	36	125	25	50	35	90	99	115	22	50
3/4"	703450214112	703450224112	703450234112	703450244112	36	125	25	50	35	90	99	115	22	50
