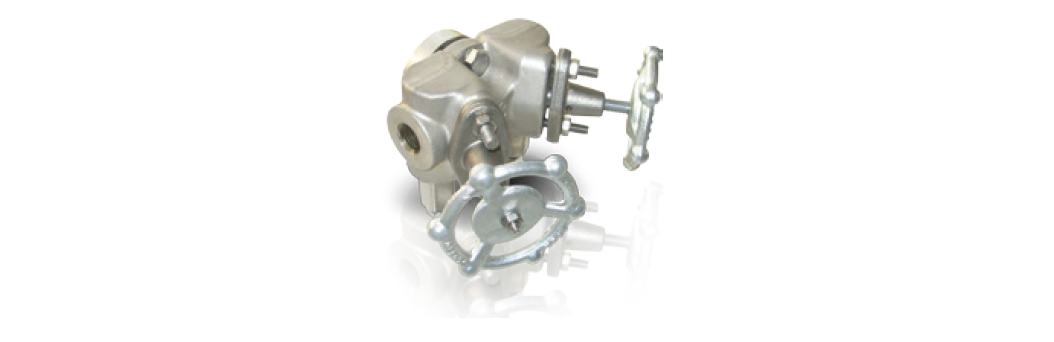

BK-33/TK Termostatik

ANASAYFA BK-33/TK Termostatik

Ürün Özellikleri

Gövde ve Kapak AISI 304 Paslanmaz Çelik
Kapsül Paslanmaz Çelik
İç parçalar Paslanmaz Çelik
Volan Karbon Çelik
Bağlantılar Dişli/Soketli
Bağlantı Şekli Yatay/Dikey

Çalışma Şartları

Maks. Çalışma Basıncı (PMO) 21 bar Maks. Çalışma Sıcaklığı (TMO) 240°C Fark Basıncı 21 bar

Çalışma

BK-33 TK Termostatik Buhar Tutucu, korozyon dayanımı yüksek termostatik eleman ile buhar doyma eğrisi sabit bir farkla takip edilerek, buhar hattında kondens ve yoğuşmayan gazların tahliyesi sağlanır. Koç darbesinden etkilenmeyen BK- 33 TK’nın korozyon dayanımı oldukça yüksektir. Standart üretimlerde S tipi kapsül kullanılmaktadır. Kondens tahliye¬sini sürekli olarak gerçekleştiren bir kondenstoptur. BK-33 TK, bakım gerektirmeyen bir kondenstoptur. Kondenstop arıza yaptığında ve değişmesi gerektiğinde, boru konektöründen iki vida vasıtasıyla sökülerek, yerine yenisi takılır.

Montaj

BK-33 TK termostatik kondenstop, boru konektörüne ko- lay monte edilir. Termostatik kondenstop buhar hatlarına yatay ve dikey olarak monte edilebilir. Boru konektörü aracılığıyla akış, ok yönünde olmalıdır.

Model	Açıklama	Akış Yönü
BK-33 TK	2 stop vana ile boru konnektörü + Termodinamik kondenstop	Soldan Sağa
BK-43 TK	2 stop vana ile boru konnektörü + Termodinamik kondenstop + Tahliye vanası + Test vanası	Soldan Sağa
BK-53 TK	2 stop vana ile boru konnektörü + Termodinamik kondenstop + Tahliye vanası + Test vanası	Soldan Sağa
BK-54 TK	2 stop vana ile boru konnektörü + Termodinamik kondenstop + Tahliye vanası + Test vanası	Sağdan Sola

Parça Listesi
No	Parça İsmi	Malzeme
1	Volan	C 22.8 Karbon Çelik
2	Buhar-A	AISI 304 Paslanmaz Çelik
3	Kapak	C 22.8 Karbon Çelik
4	Mil kapağı	Grafit
5	Mil yatağı	St. 37.2 Karbon Çelik
6	Mil-B	AISI 304 Paslanmaz Çelik
7	Gövde	AISI 304 L Paslanmaz Çelik
8	Kapak	AISI 304 Paslanmaz Çelik
9	Kapsül	Hasteloy
10	Yay	AISI 304 Paslanmaz Çelik
11	Kapak Gövdesi	AISI 304 Paslanmaz Çelik

Çap	BK-33 TK	BK-43 TK	BK-53 TK	BK-54 TK	Dişli
Çap	BK-33 TK	BK-43 TK	BK-53 TK	BK-54 TK	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	H(mm)	J(mm)	K(mm)	L(mm)	N(mm)
1/2"	703450213111	703450223111	703450233111	703450243111	36	125	25	50	35	90	99	115	22	50
3/4"	703450213112	703450223112	703450233112	703450243112	36	125	25	50	35	90	99	115	22	50
