SCH 20 Redüksiyon

ANASAYFA SCH 20 Redüksiyon

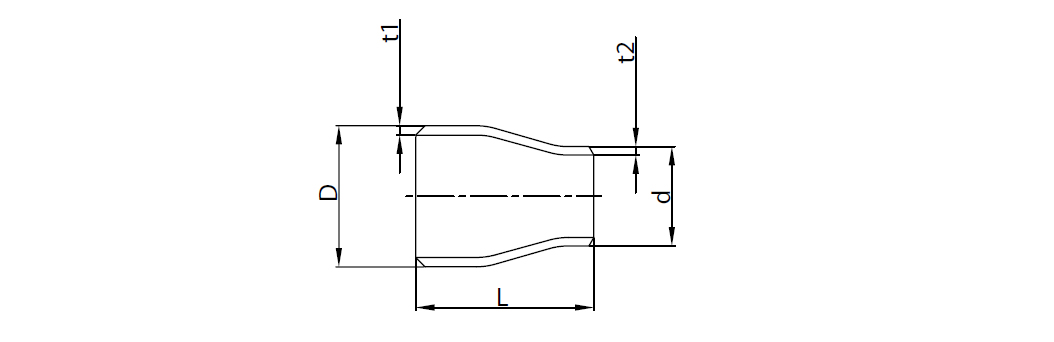

DIN 2616 Dikişsiz karbon çelikten imal edilmi boru bağlantıları için SCH 20 konsantrik redüksiyon

Boru Ölçüsü - Nominal Pipe Size

 Boyutlar / Dimensions
SCH STD		 Ağırlık /Weight
Dmm d mm t1 mm t2 mm Lmm kg/ad - kg/pcs
3/4”X1/2” 26,7 21,3 2,77 2,77 38 0,06
1”X3/4” 33,4 26,7 3,38 2,87 51 0,12
1”X1/2” 33,4 21,3 3,38 2,77 51 0,11
1 1/4”X1” 42,2 33,4 3,38 3,38 51 0,16
1 1/4”X3/4” 42,2 26,7 3,56 2,87 51 0,14
1 1/4”X1/2” 42,2 21,3 3,56 2,77 51 0,13
1 1/2”X1 1/4” 48,3 42,2 3,68 3,56 64 0,26
1 1/2”X1” 48,3 33,4 3,68 3,38 64 0,23
1 1/2”X3/4” 48,3 26,7 3,68 2,87 64 0,19
1 1/2”X1/2” 48,3 21,3 3,68 2,77 64 0,18
2”X1 1/2” 60,3 48,3 3,91 3,68 76 0,39
2”X1 1/4” 60,3 42,2 3,91 3,68 76 0,36
2”X1” 60,3 33,4 3,91 3,38 76 0,32
2”X3/4” 60,3 26,7 3,91 2,87 76 0,28
2 1/2”X2” 73 60,3 5,16 3,91 89 0,66
2 1/2”X1 1/2” 73 48,3 5,16 3,68 89 0,59
2 1/2”X1 1/4” 73 42,2 5,16 3,56 89 0,55
2 1/2”X1” 73 33,4 5,16 3,38 89 0,50
3”X2 1/2” 88,9 73 5,49 5,16 89 0,95
3”X2” 88,9 60,3 5,49 3,91 89 0,77
3”X1 1/2” 88,9 48,3 5,49 3,68 89 0,69
3”X1 1/4” 88,9 42,2 5,49 6,02 89 0,83
3 1/2”X3” 101,6 88,9 5,74 5,49 102 1,35
3 1/2”X2 1/2” 101,6 73 5,74 5,16 102 1,20
3 1/2”X2 “ 101,6 60,3 5,74 3,91 102 0,98
3 1/2”X1 1/2” 101,6 48,3 5,74 3,68 102 0,89
3 1/2”X1 1/4” 101,6 42,2 5,74 3,56 102 0,84
4”X3 1/2” 114,3 101,6 6,02 5,74 102 1,60
4”X3” 114,3 88,9 6,02 5,49 102 1,47

Boru Ölçüsü - Nominal Pipe Size

 Boyutlar / Dimensions
SCH STD		 Ağırlık /Weight
Dmm d mm t1 mm t2 mm Lmm kg/ad - kg/pcs
4”X2 1/2” 114,3 73 6,02 5,16 102 1,32
4”X2” 114,3 60,3 6,02 3,91 102 1,09
4”X1 1/2” 114,3 48,3 6,02 3,68 102 0,99
5”X4” 141,3 114,3 6,55 6,02 127 2,52
5”X3 1/2” 141,3 101,6 6,55 5,74 127 2,34
5”X3” 141,3 88,9 6,55 5,49 127 2,17
5”X2 1/2” 141,3 73 6,55 5,16 127 1,97
5”X2” 141,3 60,3 6,55 3,91 127 1,65
6”X5” 168,3 141,3 7,11 6,55 140 3,65
6”X4” 168,3 114,3 7,11 6,02 140 3,21
6”X3 1/2” 168,3 101,6 7,11 5,74 140 3,00
6X3” 168,3 88,9 7,11 5,49 140 2,80
6”X2 1/2” 168,3 73 7,11 5,16 140 2,56
8”X6” 219,1 168,3 8,18 6,02 152 5,16
8”X5” 219,1 141,3 8,18 6,55 152 4,98
8”X4” 219,1 114,3 8,18 6,02 152 4,44
8”X3 1/2” 219,1 101,6 8,18 5,74 152 4,19
10”X8” 273 219,1 9,27 8,18 178 9,43
10”X6” 273 168,3 9,27 7,11 178 7,94
10”X5” 273 141,3 9,27 6,55 178 7,20
10”X4” 273 114,3 9,27 6,02 178 6,50
12”X10” 323,8 273 9,53 9,27 203 14,1
12”X8” 323,8 219,1 9,53 8,18 203 12
12”X6” 323,8 168,3 9,53 9,53 203 11,8
12”X5” 323,8 141,3 9,53 9,53 203 11,1
14”X12” 355,6 323,8 9,53 9,53 330 26,4
14”X10” 355,6 273 9,53 9,53 330 24,4
14”X8” 355,6 219,1 9,53 9,53 330 22,3
14”X6” 355,6 168,3 9,53 9,53 330 20,3
16”X14” 406,4 355,6 9,53 9,53 356 31,9
16”X12” 406,4 323,8 9,53 9,53 356 30,6
16”X10” 406,4 273 9,53 9,53 356 28,4
16”X8” 406,4 219,1 9,53 9,53 356 26,2
18”X16” 457 406,4 9,53 9,53 381 38,7
18”X14” 457 355,6 9,53 9,53 381 36,4
18”X12” 457 323,8 9,53 9,53 381 35,0
18”X10” 457 273 9,53 9,53 381 32,7
20”x18” 508 457 9,53 9,53 508 57,7
20”x16” 508 406,4 9,53 9,53 508 54,6
20”x14” 508 355,6 9,53 9,53 508 51,6
20”x12” 508 323,8 9,53 9,53 508 49,7
22”x20” 559 508 9,53 9,53 508 63,7
22”x18” 559 457 9,53 9,53 508 60,7
22”x16” 559 406,4 9,53 9,53 508 57,7
22”x14” 559 355,6 9,53 9,53 508 54,6
24”x22 610 559 9,53 9,53 508 69,8
24”x20” 610 508 9,53 9,53 508 66,8
24”x18” 610 457 9,53 9,53 508 63,7
24”x16” 610 406,4 9,53 9,53 508 60,7

Boru Ölçüsü - Nominal Pipe Size

 Boyutlar / Dimensions
SCH STD		 Ağırlık /Weight
Dmm d mm t1 mm t2 mm Lmm kg/ad - kg/pcs
26”x20” 660 508 9,53 9,53 610 83,8
26”x22” 660 559 9,53 9,53 610 87,4
26”x20” 660 508 9,53 9,53 610 83,8
26”x18” 660 457 9,53 9,53 610 80,1
28”x26” 711 660 9,53 9,53 610 98,4
28”x24” 711 610 9,53 9,53 610 94,8
28”x20” 711 508 9,53 9,53 610 87,4
28”x18” 711 457 9,53 9,53 610 83,8
30”x28” 762 711 9,53 9,53 610 105,7
30”x26” 762 660 9,53 9,53 610 102
30”x24” 762 610 9,53 9,53 610 98,4
30”x20” 762 508 9,53 9,53 610 91,1
32”x30” 813 762 9,53 9,53 610 113,0
32”x28” 813 711 9,53 9,53 610 109,3
32”x26” 813 660 9,53 9,53 610 105,7
32”x24” 813 610 9,53 9,53 610 102,1
34”x32” 864 813 9,53 9,53 610 120,3
34”x30” 864 762 9,53 9,53 610 116,6
34”x26” 864 660 9,53 9,53 610 109,3
34”x24” 864 610 9,53 9,53 610 105,7
36”x34” 914 864 9,53 9,53 711 148,7
36”x32” 914 813 9,53 9,53 711 144,4
36”x30” 914 762 9,53 9,53 711 140,1
36”x26 914 660 9,53 9,53 711 131,6
36”x24” 914 610 9,53 9,53 711 127,4
38”x36” 965 914 9,53 9,53 711 157,1
38”x34” 965 864 9,53 9,53 711 152,9
38x32” 965 813 9,53 9,53 711 148,7
38”x30” 965 762 9,53 9,53 711 144,4
38”x28” 965 711 9,53 9,53 711 140,1
38”x26” 965 660 9,53 9,53 711 135,9
40”x38” 1016 965 9,53 9,53 711 165,6
40”x36 1016 914 9,53 9,53 711 161,4
40”x34” 1016 864 9,53 9,53 711 157,2
40”x32 1016 813 9,53 9,53 711 152,9
40”x30” 1016 762 9,53 9,53 711 148,7
42”x40” 1067 1016 9,53 9,53 711 174,2
42”x38” 1067 965 9,53 9,53 711 169,9
42”x36” 1067 914 9,53 9,53 711 165,6
42”x34” 1067 864 9,53 9,53 711 161,5
42”x32” 1067 813 9,53 9,53 711 157,2
42”x30” 1067 762 9,53 9,53 711 152,9
44”x42” 1118 1067 9,53 9,53 711 182,7
44”x40” 1118 1016 9,53 9,53 711 178,4
44”x38” 1118 965 9,53 9,53 711 174,2
44”x36” 1118 914 9,53 9,53 711 169,9
46”x44” 1168 1118 9,53 9,53 711 191,1
46”x42” 1168 1067 9,53 9,53 711 186,9
46”x40” 1168 1016 9,53 9,53 711 182,6
46”x38” 1168 965 9,53 9,53 711 178,4
48”x46” 1219 1168 9,53 9,53 711 199,6
48”x44” 1219 1118 9,53 9,53 711 195,4
48”x42” 1219 1067 9,53 9,53 711 191,1
