PN 40 Kör Flanş

Ebat

Size

Boru Çapı

Pipe Dia

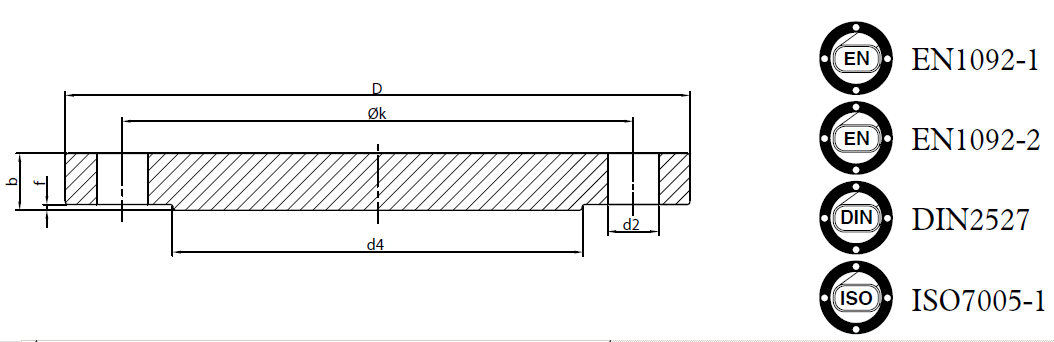

Flanş Ölçüleri / Flange Dimensions

Cıvata Ölçüsü

Bolt Dimensions

Ağırlık /Weight

k

D

f

d4

b

d2

M

n

EN 1092-1

kg/ad

kg/pcs

EN 1092-2

kg/ad

kg/pcs

DIN 2527

kg/ad

kg/pcs

NAL*

kg/ad

kg/pcs

ISO 7005-1

kg/ad

kg/pcs

EN 1092-1

EN 1092-2

DIN 2527

NAL*

ISO 7005-1

DN15

21,3

65

95

2

45

16

16

16

16

14

14

M12

4

0,8

0,8

0,8

0,8

0,7

DN20

26,9

75

105

2

58

18

18

18

18

16

14

M12

4

1,1

1,1

1,1

1,1

1,0

DN25

33,7

85

115

2

68

18

18

18

18

16

14

M12

4

1,3

1,3

1,3

1,3

1,2

DN32

42,4

100

140

2

78

18

19

18

18

18

18

M16

4

2,0

2,1

2,0

2,0

2,0

DN40

48,3

110

150

3

88

18

19

18

18

18

18

M16

4

2,2

2,3

2,2

2,2

2,2

DN50

60,3

125

165

3

102

20

19

20

20

20

18

M16

4

3,0

2,8

3,0

3,0

3,0

DN65

76,1

145

185

3

122

22

19

22

22

22

18

M16

8

4,2

3,6

4,2

4,2

4,2

DN80

88,9

160

200

3

138

24

19

24

24

24

18

M16

8

5,5

4,3

5,5

5,5

5,5

DN100

114,3

190

235

3

162

24

19

24

24

24

22

M20

8

7,6

5,9

7,6

7,6

7,6

DN125

139,7

220

270

3

188

26

23,5

26

26

26

26

M24

8

10,9

9,8

10,9

10,9

10,9

DN150

168,3

250

300

3

218

28

26

28

28

28

26

M24

8

14,7

13,6

14,7

14,7

14,7

DN200

219,1

320

375

3

285

36

30

34

34

34

30

M27

12

30,0

24,8

28,2

28,2

28,2

DN250

273,0

385

450

3

345

38

34,5

38

38

38

33

M30

12

46

41

46

46

46

DN300

323,9

450

515

4

410

42

39,5

42

42

42

33

M30

16

66

62

66

66

66

DN350

355,6

510

580

4

465

46

44

46

46

46

36

M33

16

92

88

92

92

92

DN400

406,4

585

660

4

535

50

48

50

50

50

39

M36

16

130

125

130

130

130

DN450

457

610

685

4

560

57

49

52

52

57

39

M36

20

161

138

146

146

161

DN500

508

670

755

4

615

57

52

56

52

57

42

M39

20

195

178

192

178

195

DN600

610

795

890

5

735

72

58

-

60

72

48

M45

20

343

275

-

285

343

DN700

711

900

995

5

840

c

c

-

64

-

48

M45

24

-

-

-

381

-

DN800

813

1030

1140

5

960

c

c

-

72

-

56

M52

24

-

-

-

564

-

DN900

914

1140

1250

5

1070

c

c

-

76

-

56

M52

28

-

-

-

718

-

DN1000

1016

1250

1360

5

1180

c

c

-

80

-

56

M52

28

-

-

-

897

-

DN1100

1116

1180

1470

5

1355

c

c

-

84

-

60

M52

28

-

-

-

1108

-

DN1200

1220

1460

1575

5

1380

c

c

-

88

-

62

M58

32

-

-

-

1327

-

DN1300

1320

1570

1685

5

1490

c

c

-

94

-

62

M58

32

-

-

-

1625

-

DN1400

1420

1680

1795

5

1600

c

c

-

98

-

62

M58

36

-

-

-

1926

-

DN1500

1524

1790

1910

5

1700

c

c

-

104

-

64

M60

36

-

-

-

2315

-

DN1600

1620

1900

2025

5

1815

c

c

-

108

-

70

M66

40

-

-

-

2705

-
