PN 6 Kör Flanş

Ebat

Size

Boru Çapı

Pipe Dia

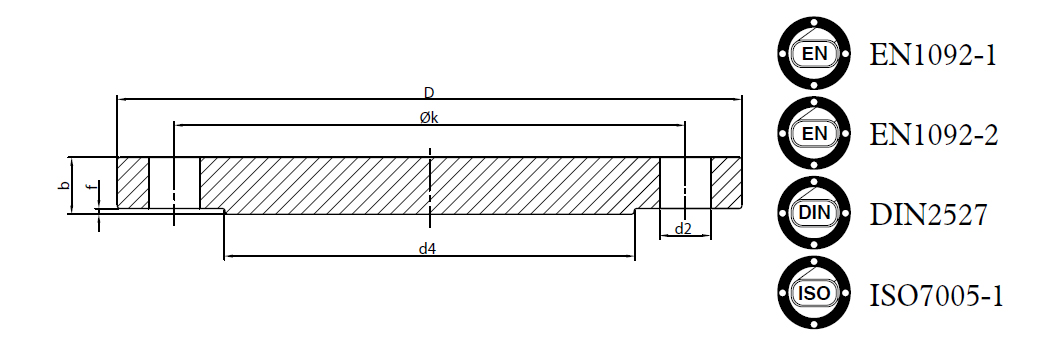

Flanş Ölçüleri / Flange Dimensions

Cıvata Ölçüsü

Bolt Dimensions

Ağırlık /Weight

k

D

f

d4

b

d2

M

n

EN 1092-1

kg/ad

kg/pcs

EN 1092-2

kg/ad

kg/pcs

DIN 2527

kg/ad

kg/pcs

NAL*

kg/ad

kg/pcs

ISO 7005-1

kg/ad

kg/pcs

EN 1092-1

EN 1092-2

DIN 2527

NAL*

ISO 7005-1

DN15

21,3

55

80

2

40

12

12

12

12

12

11

M10

4

0,41

0,41

0,41

0,41

0,41

DN20

26,9

65

90

2

50

14

14

14

14

14

11

M10

4

0,62

0,62

0,62

0,62

0,62

DN25

33,7

75

100

2

60

14

14

14

14

14

11

M10

4

0,78

0,78

0,78

0,78

0,78

DN32

42,4

90

120

2

70

14

16

14

14

16

14

M12

4

1,1

1,3

1,1

1,1

1,3

DN40

48,3

100

130

3

80

14

16

14

14

16

14

M12

4

1,3

1,5

1,3

1,3

1,5

DN50

60,3

110

140

3

90

14

16

14

14

16

14

M12

4

1,5

1,7

1,5

1,5

1,7

DN65

76,1

130

160

3

110

14

16

14

14

16

14

M12

4

1,9

2,3

1,9

1,9

2,3

DN80

88,9

150

190

3

128

16

18

16

16

18

18

M16

4

3,2

3,6

3,2

3,2

3,6

DN100

114,3

170

210

3

148

16

18

16

16

18

18

M16

4

3,9

4,5

3,9

3,9

4,5

DN125

139,7

200

240

3

178

18

20

18

18

20

18

M16

8

5,9

6,6

5,9

5,9

6,6

DN150

168,3

225

265

3

202

18

20

18

18

20

18

M16

8

7,2

8,1

7,2

7,2

8,1

DN200

219,1

280

320

3

258

20

22

20

20

22

18

M16

8

11,9

13,2

11,9

11,9

13,2

DN250

273,0

335

375

3

312

22

24

22

22

24

18

M16

12

18,2

20,0

18,2

18,2

20,0

DN300

323,9

395

440

4

365

22

24

22

22

24

22

M20

12

24,7

27,1

24,7

24,7

27,1

DN350

355,6

445

490

4

415

22

26

22

22

24

22

M20

12

30,9

36,8

30,9

30,9

33,8

DN400

406,4

495

540

4

465

22

28

22

22

24

22

M20

16

37,7

48,4

37,7

37,7

41,3

DN450

457

550

595

4

518

24

28

22

22

24

22

M20

16

50,2

59,0

45,9

45,9

50,2

DN500

508

600

645

4

570

24

30

24

24

26

22

M20

20

59,3

75

59

59

64,4

DN600

610

705

755

5

670

30

30

-

24

30

26

M24

20

102

102

-

81

102

DN700

711

810

860

5

775

40

32

-

24

40

26

M24

24

178

142

-

105

178

DN800

813

920

975

5

880

44

34

-

24

44

30

M27

24

252

194

-

135

252

DN900

914

1020

1075

5

980

48

36

-

26

48

30

M27

24

336

250

-

179

336

DN1000

1016

1120

1175

5

1080

52

36

-

26

52

30

M27

28

436

300

-

215

436

DN1100

1116

1240

1305

5

1200

56

38

-

28

56

33

M30

28

580

391

-

286

580

DN1200

1220

1340

1405

5

1295

60

40

-

28

60

33

M30

32

721

478

-

332

721

DN1300

1320

1450

1520

5

1405

64

42

-

30

64

36

M33

32

901

588

-

417

901

DN1400

1420

1560

1630

5

1510

68

44

-

32

68

36

M33

36

1103

709

-

513

1103

DN1500

1524

1660

1730

5

1615

72

46

-

32

72

36

M33

36

1317

837

-

579

1317

DN1600

1620

1760

1830

5

1710

76

48

-

34

76

36

M33

40

1557

978

-

689

1557

DN1800

1820

1970

2045

5

1920

84

50

-

36

84

39

M36

44

2151

1274

-

913

2151

DN2000

2020

2180

2265

5

2125

92

54

-

38

92

42

M39

48

2892

1690

-

1184

2892
