PN 100 Kör Flanş

Ebat

Size

Boru Çapı

Pipe Dia

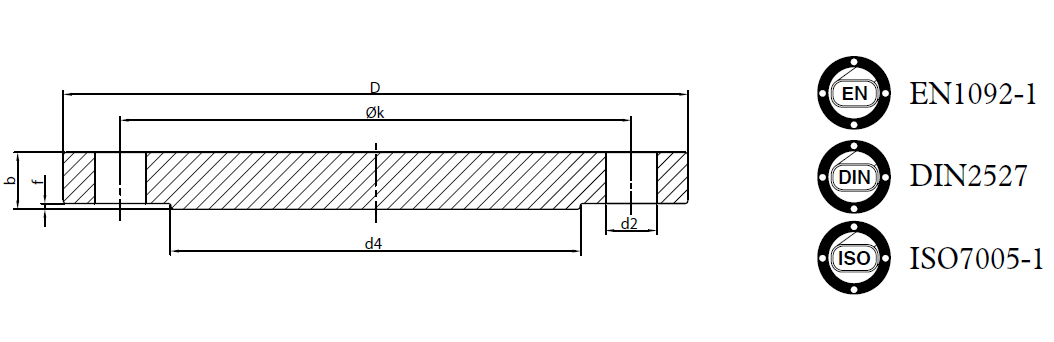

Flanş Ölçüleri / Flange Dimensions

Cıvata Ölçüsü

Bolt Dimensions

Ağırlık /Weight

k

D

f

d4

b

d2

M

n

EN 1092-1

kg/ad

kg/pcs

DIN 2527

kg/ad

kg/pcs

ISO 7005-1

kg/ad

kg/pcs

EN 1092-1

DIN 2527

ISO 7005-1

DN15

21,3

75

105

2

45

20

20

14,5

14

M12

4

1,2

1,2

0,9

DN20

26,9

90

130

2

58

22

22

16

18

M16

4

2,1

2,1

1,5

DN25

33,7

100

140

2

68

24

24

17,5

18

M16

4

2,7

2,7

1,9

DN32

42,4

110

155

3

78

24

24

21

22

M20

4

3,2

3,2

2,7

DN40

48,3

125

170

3

88

26

26

22,5

22

M20

4

4,2

4,2

3,6

DN50

60,3

145

195

3

102

28

28

25,5

26

M24

4

6,0

6,0

5,4

DN65

76,1

170

220

3

122

30

30

29

26

M24

8

8,2

8,2

7,9

DN80

88,9

180

230

3

138

32

32

32

26

M24

8

9,7

9,7

9,7

DN100

114,3

210

265

3

162

36

36

38,5

30

M27

8

14,6

14,6

15,7

DN125

139,7

250

315

3

188

40

40

44,5

33

M30

8

23,1

23,1

25,8

DN150

168,3

290

355

3

218

44

44

48

33

M30

12

32,5

32,5

35,6

DN200

219,1

360

430

3

285

52

52

55,5

36

M33

12

57

57

61

DN250

273,0

430

505

3

345

60

60

63,5

39

M36

12

91

91

97

DN300

323,9

500

585

4

410

68

68

67

42

M39

16

139

139

136

DN350

355,6

560

655

4

465

74

74

70

48

M45

16

190

190

179

DN400

406

620

715

4

535

-

-

-

48

M45

16

-

-

-

DN500

508

760

870

4

615

-

-

-

56

M52

20

-

-

-
