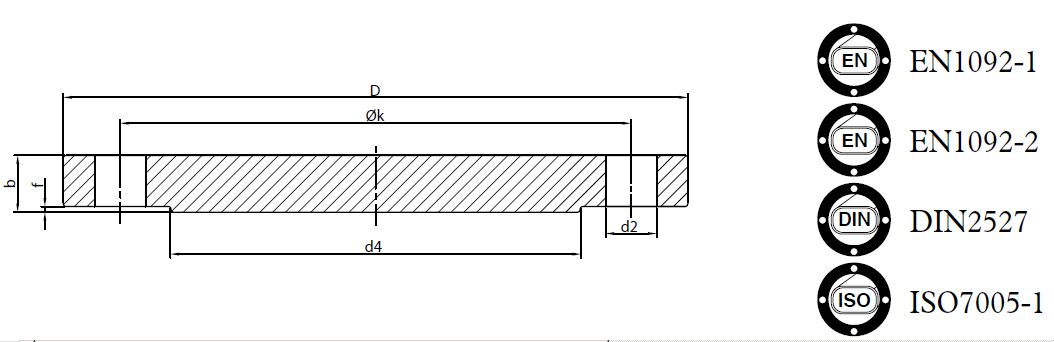

PN 16 Kör Flanş

Ebat

Size

Boru Çapı

Pipe Dia

Flanş Ölçüleri / Flange Dimensions

Cıvata Ölçüsü

Bolt Dimensions

Ağırlık /Weight

k

D

f

d4

b

d2

M

n

EN 1092-1

kg/ad

kg/pcs

EN 1092-2

kg/ad

kg/pcs

DIN 2527

kg/ad

kg/pcs

NAL*

kg/ad

kg/pcs

ISO 7005-1

kg/ad

kg/pcs

EN 1092-1

EN 1092-2

DIN 2527

NAL*

ISO 7005-1

DN15

21,3

65

95

2

45

16

14

14

14

14

14

M12

4

0,8

0,7

0,7

0,7

0,7

DN20

26,9

75

105

2

58

18

16

16

16

16

14

M12

4

1,1

1,0

1,0

1,0

1,0

DN25

33,7

85

115

2

68

18

16

16

16

16

14

M12

4

1,3

1,2

1,2

1,2

1,2

DN32

42,4

100

140

2

78

18

18

16

16

18

18

M16

4

2,0

2,0

1,7

1,7

2,0

DN40

48,3

110

150

3

88

18

19

16

16

18

18

M16

4

2,2

2,3

1,9

1,9

2,2

DN50

60,3

125

165

3

102

18

19

18

18

20

18

M16

4

2,7

2,8

2,7

2,7

3,0

DN65

76,1

145

185

3

122

18

19

18

18

20

18

M16

8

3,4

3,6

3,4

3,4

3,8

DN80

88,9

160

200

3

138

20

19

20

20

20

18

M16

8

4,5

4,3

4,5

4,5

4,5

DN100

114,3

180

220

3

158

20

19

20

20

22

18

M16

8

5,5

5,2

5,5

5,5

6,1

DN125

139,7

210

250

3

188

22

19

22

22

22

18

M16

8

7,9

6,8

7,9

7,9

7,9

DN150

168,3

240

285

3

212

22

19

22

22

24

22

M20

8

10,3

8,8

10,3

10,3

11,3

DN200

219,1

295

340

3

268

24

20

24

24

24

22

M20

12

16,2

13,4

16,2

16,2

16,2

DN250

273,0

355

405

3

320

26

22

26

26

26

26

M24

12

25,1

21,0

25,1

25,1

25,1

DN300

323,9

410

460

4

378

28

24,5

28

28

28

26

M24

12

34,8

30,2

34,8

34,8

34,8

DN350

355,6

470

520

4

438

30

26,5

30

30

30

26

M24

16

48

42

48

48

48

DN400

406,4

525

580

4

490

32

28

32

32

32

30

M27

16

64

56

64

64

64

DN450

457

585

640

4

550

40

30

34

32

40

30

M27

20

98

73

83

78

98

DN500

508

650

715

4

610

44

31,5

36

34

44

33

M30

20

135

96

110

104

135

DN600

610

770

840

5

725

54

36

-

36

46

36

M33

20

229

151

-

151

194

DN700

711

840

910

5

795

58

39,5

-

36

48

36

M33

24

290

195

-

178

239

DN800

813

950

1025

5

900

62

43,5

-

38

52

39

M36

24

394

274

-

239

329

DN900

914

1050

1125

5

1000

64

46,5

-

40

58

39

M36

28

491

355

-

304

444

DN1000

1016

1170

1255

5

1115

68

50

-

42

64

42

M39

28

650

475

-

398

611

DN1100

1116

1270

1355

5

1218

c

53,5

-

44

70

42

M39

32

-

595

-

487

781

DN1200

1220

1390

1485

5

1330

c

57

-

48

76

48

M45

32

-

761

-

639

1020

DN1300

1320

1490

1585

5

1438

c

58

-

50

-

48

M45

36

-

885

-

761

-

DN1400

1420

1590

1685

5

1530

c

60

-

52

-

48

M45

36

-

1035

-

895

-

DN1500

1524

1710

1820

5

1640

c

62,5

-

54

-

56

M52

40

-

1257

-

1083

-

DN1600

1620

1820

1930

5

1750

c

65

-

58

-

56

M52

40

-

1472

-

1312

-

DN1800

1820

2020

2130

5

1950

c

70

-

62

-

56

M52

44

-

1936

-

1712

-

DN2000

2020

2230

2345

5

2150

c

75

-

66

-

62

M58

48

-

2516

-

2211

-
