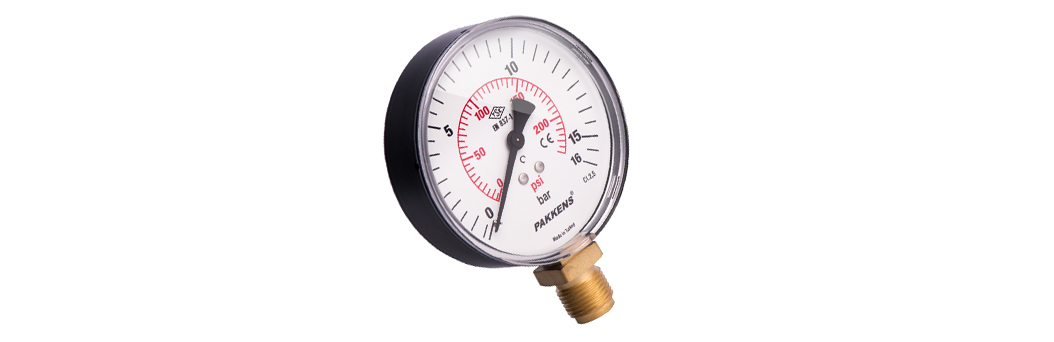

Çap 100 genel amaçlı manometre, Hava Şartlandırıcıları, Basınçlı Hava Hatları, Sağlık Cihazları

Kullanım Yerleri : Hava Şartlandırıcıları, Basınçlı Hava Hatları, Sağlık Cihazları, Hidrolik Sistemler, Kalorifer Tesisatları, Su Pompaları, Su Sirkülasyon Sistemleri

Montaj Tipi Alttan Bağlantılı Teknik Çizime Bakınız
Ölçü Birimi bar/psi bar | psi  |  mWs  |  kg/cm²  | atm
Ölçü Aralığı 0/0,6  |  0/1  |  0/1,6  |  0/2,5  |  0/4  |  0/6  |  0/10  |  0/16  |  0/25 |

0/40  |  0/60  |  0/100  |  0/160  |  0/250  |  0/315  |  0/400  | 0/600
Gövde Sac (Siyah Boyalı) -
Görünüm Levhası Polikarbonat -
Mekanizma Pirinç -
Basınç Organı Bakır Alaşımı -
Bağlantı G 1/2’’ B 1/2’’ NPT
Kadran Alüminyum -
İbre Alüminyum -
Birleştirme Kaynağı Lehim Sert Lehim



Akışkan Sıcaklığı Maksimum + 60 °C Maksimum + 120 °C
Ortam Sıcaklığı -40...+60°C -
Çalışma Basıncı (max.) Tam skala değerinin maksimum %75' geçmemelidir.
Aşırı Basınç Sınırı ≤40 bar PN x 1.25 >40 bar PN x 1.15
Hassasiyet Sınıfı KL 2.5 KL 1.6
Koruma Sınıfı IP 41 -
Optimum Ölçüm Aralığı 0,1 x PN ve 0,75 x PN arasında
Depolama Sıcaklıkları -40 ... +70 °C -
Uygunluk EN 837 - 1 -
Mekanik Şok Test Yükü 15g -
Mekanik Titreşim Testi 10 Hz ile 150 Hz -1 oktav/dk. 2s / 3 eksende
