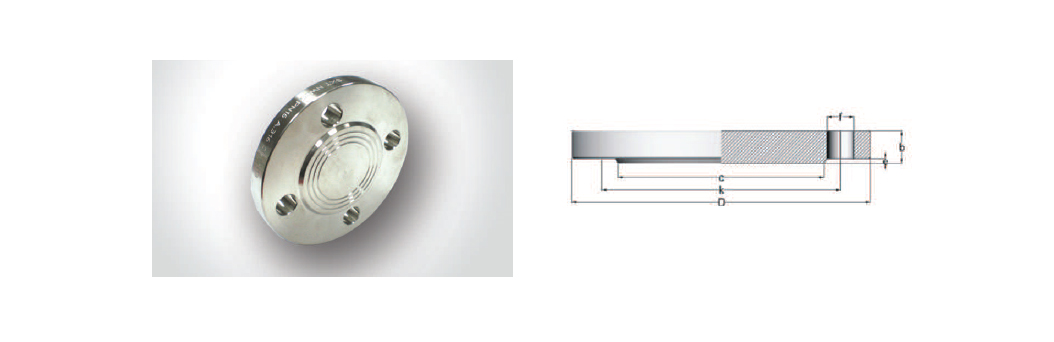

Kör Flanş EN 1092-1 PN10 - PN16 - PN40 farklı ölçülerde paslanmazPN 16

NW Inch mm D k c b f No Ağırlık
DN 10 3/8" 17,2 90 60 40 14 14 4 M12 0,63
DN 15 1/2" 21,3 95 65 45 14 14 M12 0,72
DN 20 3/4" 26,9 105 75 58 16 14 M12 1,01
DN 25 1" 33,7 115 85 68 16 14 M12 1,23
DN 32 11/4" 42,4 140 100 78 18 18 4 M16 1,80
DN 40 11/2" 48,3 150 110 88 18 18 M16 2,90
DN 50 2" 60,3 165 125 102 19 18 M16 2,88
DN 65 21/2" 76,1 185 145 122 20 18 M16 3,66
DN 80 3" 88,9 200 160 138 20 18 8 M16 4,77
DN 100 4" 114,3 220 180 158 22 18 M16 5,65
DN 125 5" 139,7 250 210 188 22 18 M16 8,42
DN 150 6" 168,3 285 240 212 24 22 M20 10,40
DN 200 8" 219,1 340 295 268 26 22 M20 14,00
DN 250 10" 273 405 355 320 29 26 12 M24 16,10
DN 300 12" 323,9 460 410 378 32 26 M24 24,90
DN 350 14" 355,6 520 470 438 35 26 12 M24 35,10
DN 400 16" 406,4 580 525 490 38 30 16 M24 47,80
DN 450 18" 457 640 585 42 30 16 M24 63,50
DN 500 20" 508 715 650 610 46 33 16 M27 102,00

PN 40

NW Inch mm D k c b f No Ağırlık
DN 10 3/8" 17,2 90 60 40 14 14 4 M12 0,63
DN 15 1/2" 21,3 95 65 45 14 14 M12 0,72
DN 20 3/4" 26,9 105 75 58 16 14 M12 1,01
DN 25 1" 33,7 115 85 68 16 14 M12 1,23
DN 32 11/4" 42,4 140 100 78 18 18 4 M16 1,80
DN 40 11/2" 48,3 150 110 88 18 18 M16 2,90
DN 50 2" 60,3 165 125 102 20 18 M16 2,88
DN 65 21/2" 76,1 185 145 122 22 18 M16 3,66
DN 80 3" 88,9 200 160 138 24 18 8 M16 4,77
DN 100 4" 114,3 235 190 162 26 22 M16 5,65
DN 125 5" 139,7 270 220 188 28 26 M16 8,42
DN 150 6" 168,3 300 250 218 30 26 M20 10,40
DN 200 8" 219,1 375 320 285 36 30 M20 14,00
DN 250 10" 273 450 385 345 42 33 12 M24 16,10
DN 300 12" 323,9 515 450 410 48 36 M24 24,90
DN 350 14" 355,6 580 510 465 54 39 12 M24 35,10
DN 400 16" 406,4 660 658 535 60 39 16 M24 47,80
DN 450 18" 457 685 610 42 16 M24 63,50
DN 500 20" 508 755 670 615 48 16 M27 102,00
