Düz Flanş EN 1092-1 PN16 - PN40

ANASAYFA Düz Flanş EN 1092-1 PN16 - PN40

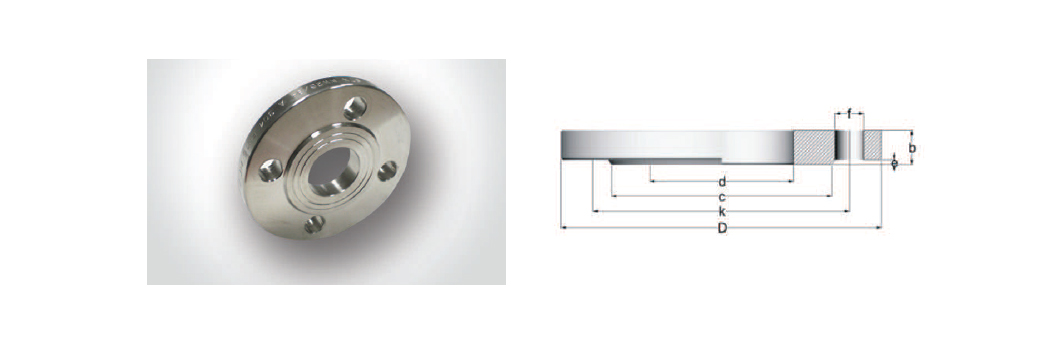

Düz Flanş EN 1092-1 PN10 - PN16 - PN40farklı ölçülerde paslanmaz

PN 16

NW Inch mm D k c b No Ağırlık
DN 10 3/8" 17,2 90 60 40 14 4 M12 0,60
DN 15 1/2" 21,3 95 65 45 14 M12 0,67
DN 20 3/4" 26,9 105 75 58 16 M12 0,94
DN 25 1" 33,7 115 85 68 16 M12 1,11
DN 32 11/4" 42,4 140 100 78 18 4 M16 1,62
DN 40 11/2" 48,3 150 110 88 18 M16 1,86
DN 50 2" 60,3 165 125 102 18 M16 2,47
DN 65 21/2" 76,1 185 145 122 20 M16 3,00
DN 80 3" 88,9 200 160 138 20 8 M16 3,79
DN 100 4" 114,3 220 180 158 22 M16 4,03
DN 125 5" 139,7 250 210 188 22 M16 5,46
DN 150 6" 168,3 285 240 212 24 M16 6,57
DN 200 8" 219,1 340 295 268 24 M20 9,31
DN 250 10" 273 395 350 320 26 12 M20 11,90
DN 300 12" 323,9 445 400 370 26 M20 13,80
DN 350 14" 355,6 505 460 430 28 16 M20 20,60
DN 400 16" 406,4 565 515 482 32 M20 27,90
DN 450 18" 457 615 565 36 20 M24 35,60
DN 500 20" 508 670 620 585 38 M24 41,10

PN 40

NW Inch mm D k c b No Ağırlık
DN 10 3/8" 17,2 90 60 40 14 4 M12 0,60
DN 15 1/2" 21,3 95 65 45 14 M12 0,67
DN 20 3/4" 26,9 105 75 58 16 M12 0,94
DN 25 1" 33,7 115 85 68 16 M12 1,11
DN 32 11/4" 42,4 140 100 78 18 4 M16 1,62
DN 40 11/2" 48,3 150 110 88 18 M16 1,86
DN 50 2" 60,3 165 125 102 20 M16 2,47
DN 65 21/2" 76,1 185 145 122 22 M16 3,00
DN 80 3" 88,9 200 160 138 24 8 M16 3,79
DN 100 4" 114,3 235 190 162 26 M16 4,03
DN 125 5" 139,7 270 220 188 28 M16 5,46
DN 150 6" 168,3 300 250 218 30 M16 6,57
DN 200 8" 219,1 375 320 285 36 M20 9,31
DN 250 10" 273 450 385 345 42 12 M20 11,90
DN 300 12" 323,9 515 450 410 48 M20 13,80
DN 350 14" 355,6 580 510 465 54 16 M20 20,60
DN 400 16" 406,4 660 858 535 60 M20 27,90
DN 450 18" 457 685 610 20 M24 35,60
DN 500 20" 508 755 670 615 M24 41,10
