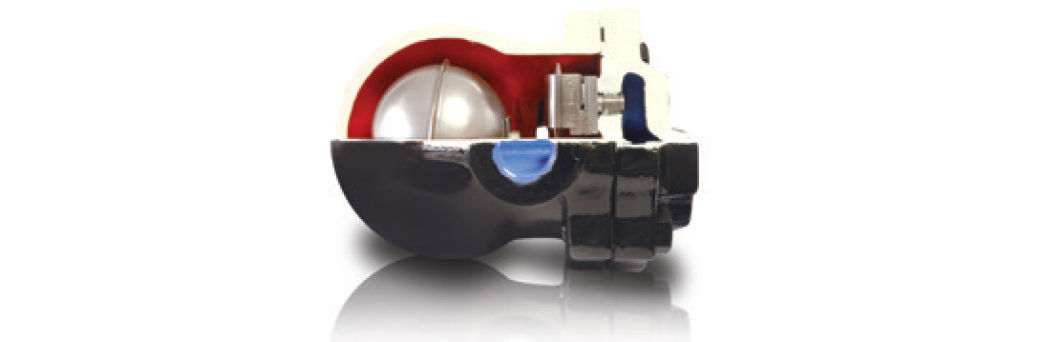

SK-51 Hava Tahliyeli

Ürün Özellikleri

• Gövde GG-25 Pik Döküm
• Kapak GSC 25 Çelik Döküm
• İç Parçalar ve Şamandıra AISI 304 Paslanmaz Çelik Bağlantı Tipleri Flanşlı ve Dişli
• Bağlantı Şekli Yatay/Dikey (Dikey
• Bağlandığında Giriş Üstten Olmalı)

Çalışma Şartları

• Maks. Çalışma Basıncı (PMO) 16 bar Maks. Basınç (Gövde) 25 bar Maks. Çalışma Sıcaklığı (TMO) 250°C
• Max. Basınç Farkı (ΔP) 4,5-10-14 bar

Çalışma

SK-51 Şamandıralı Kondenstop mekanik şamandıra sistemi tarafından kondens tahliyesi yapan mekanik bir kondenstop- tur. sistem soğuk iken gelen hava,açık olan termostatik hava tahliye grubundan tahliye edilir. kondens, kondenstobun içerisine geldiği ve dolmaya başladığı zaman yoğunluk farkından dolayı şamandıra yükselerek boşaltma vana sistemi açılır ve kondens tahliye edilir. Kondens sıcaklığının yükselmesi ile hava tahliye elemanı kapanır, ancak şamandıranın yukarıda olması nedeni ile kondens boşalmaya devam eder. Buhar geldiğinde şamandıra aşağıya doğru hareket eder ve boşaltma vana sistemi kapanır. Vana sistemi üzerinde devamlı olarak su kalacak şekilde dizayn edildiğinden ,su sızdırmazlığı sağlanmıştır. bu nedenle buhar kaçağı söz konusu değildir.

Montaj

SK-51 Şamandıralı Kondenstop yatay olarak kullanılır. İhtiyaç du- rumunda yukarıdan aşağıya doğru akış olması kaydı ile montaj dikey olarak da yapılabilir. Ürünün istenen montaj için uygun olup olmadığını ürün etiketine, teknik bilgi föyüne bakarak kontrol edi- niz. Basınç ve sıcaklık maksimum değerleri kontrol ediniz. Kondens akış yönüne göre doğru montaj pozisyonunu belirleyiniz (akış yönü gövde üzerinde mevcuttur). Aksi durum belirtilmedikçe akış sağdan sola doğru olacaktır. Eğer kondens tahliyesi atmosfere yapılacak ise 100°C olacağı düşünülerek gerekli güvenlik önlem- leri alınmalıdır. Kondenstobu yerinden sökmeden kapak parçası ile iç aksamı sökebilmek için minimum 120 mm mesafeye ihtiyaç vardır.
