NSPSL Serisi somunlu lastiksiz kelepçe boruların yüzeylere montajında kullanılır.

ÖLÇÜ

KOPMA YÜKÜ

(KN)

ÇALIŞMA YÜKÜ

(KN)

1/2" - 1 1/4" 6,6 2,2
1 1/2" - 62-68 7,6 2,7
2 1/2" - 4" 11,7 3,9
120-129 - 225-232 13,2 4,4

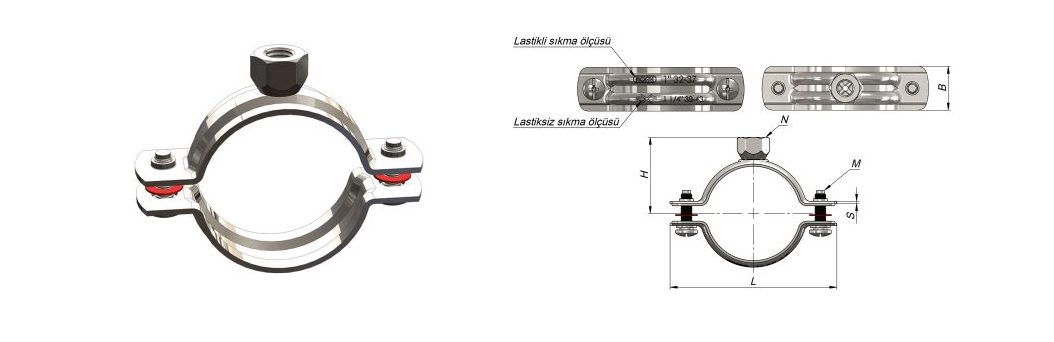

ÜRÜN KODU ÖLÇÜ SIKMA ARALIĞI L H M SxB N KOLİDEKİ ADET KOLİ AĞIRLIĞI
(mm) (mm) (mm) (mm) (Ortalama kg)
NSPSL015 1/2" 20 - 24 54,5 24 M5 1,5x20 M8 150 6,470
NSPSL020 3/4" 25 - 30 62,5 28 M5 1,5x20 M8 150 6,890
NSPSL025 1" 32 - 37 68,5 31 M5 1,5x20 M8 100 5,090
NSPSL032 1 1/4" 39 - 43 76 34,5 M5 1,5x20 M8 100 5,520
NSPSL040 1 1/2" 48 - 53 91,5 39 M6 1,5x20 M8 75 4,990
NSPSL050 2" 59 - 66 105 45,5 M6 1,5x20 M8 50 3,700
NSPSL060 62-68 62 - 68 112 49 M6 1,5x20 M8 50 3,780
NSPSL065 2 1/2" 74 - 80 125 53,5 M6 2x25 M10 30 4,200
NSPSL075 80-87 80 - 87 134 58 M6 2x25 M10 30 5,000
NSPSL080 3" 87 - 94 141 61 M6 2x25 M10 30 5,200
NSPSL085 93-100 93 - 100 146,5 63,5 M6 2x25 M10 30 5,400
NSPSL095 99-108 99 - 108 151 65,5 M6 2x25 M10 30 5,600
NSPSL100 4" 108 - 116 159,5 69 M6 2x25 M10 30 5,900
NSPSL110 120-129 120 - 129 173 72 M6 2,5x25 M10 30 7,400
NSPSL120 129-135 129 - 135 184 77,5 M6 2,5x25 M10 30 8,000
NSPSL125 5" 135 - 143 192 82 M6 2,5x25 M10 25 6,800
NSPSL140 149-161 149 - 161 199,5 90 M6 2,5x25 M10 25 7,400
NSPSL150 6" 162 - 170 215 96,5 M6 2,5x25 M10 20 6,200
NSPSL180 172-180 172 - 180 227 102,5 M6 2,5x25 M10 20 6,800
NSPSL190 208-212 208 - 212 260 115,5 M6 2,5x25 M10 15 5,800
NSPSL220 225-232 225-232 277 130 M6 2,5x25 M10 15 6.100
