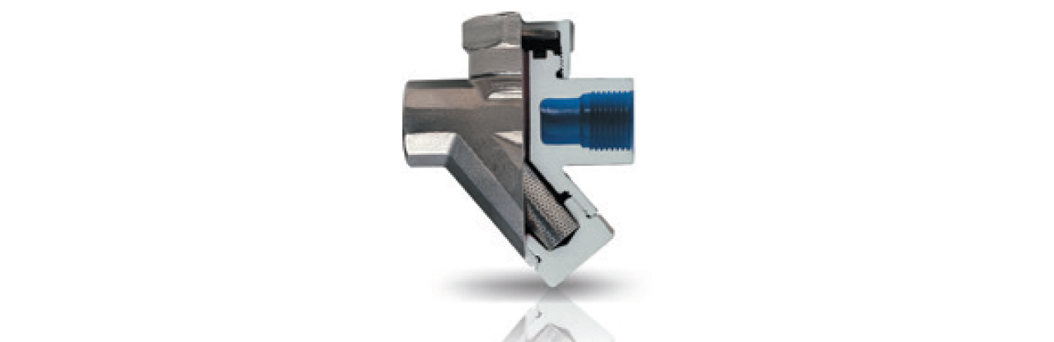

TDK-45

Ürün Özellikleri

• Gövde C22. 8 Dövme Çelik
• Kapak St 37, Yapı Çeliği
• İç Parçalar ve Şamandıra AISI 304/420 Paslanmaz Çelik Bağlantı Tipleri Flanşlı, Dişli, Soket
• Bağlantı Şekli Yatay/Dikey (Dikey Zorunlu Haller Dışında Tercih Edilmemeli)

Çalışma Şartları

• Maks. Çalışma Basıncı (PMO) 40 bar Maks. Çalışma Sıcaklığı (TMO) 400°C Max. Basınç Farkı (ΔP) 32 bar

Çalışma

TDK-45 Termodinamik Kondenstoplar, tek hareketli parça olan disk ve gövdeye vidalanan kapaktan oluşmuştur. Buhar açıldığı anda soğuk kondens ve hava düşük hızda kondenstopa doğru gelecek ve diskin alt yüzeyine etki ederek, diski sitten ayıracaktır. Böylece hava ve kondens karışımı birlikte sistemden tahliye olacaktır. Buharın basıncı arttıkça, kondens sıcaklığıda artacaktır. Diskin altındaki kanala giren kondens, (Bernoulli Denklemi gereği kesit azaldıkça basınç düşer) basıncı azalacak ve flaş buhar oluşacaktır.

Kondens ve flaş buharın hızları artacaktır. Kondens sıcaklığının artması ile daha çok flaş buharın oluştuğu anda diskin altından geçen akışın hızıda artar ve disk sitine doğru haraket eder. Diskin kenarlarından üst kısma flaş buhar dolar. Bu flaş buhar diskin alt noktasına çok daha büyük yüzey alanını etkimekte- dir, oluşan kuvvet (f: PXA kuvveti) diskin alt yüzeyinden etkiyen kuvvete göre çok daha büyüktür. Disk sitine yerleşir ve kapatma sağlanmış olur. Disk üstünde hapsedilmiş olan flaş buhar yoğuşup basıncını, dolayısı ile disk üzerindeki kuvvetini azaltıncaya kadar kapalılık devam eder. Flaş buhar yoğuştuğu
zaman, giriş basıncı disk üzerindeki kuvveti yener ve diski yukarı doğru iterek oluşmuş olan kondensin rahatlıkla tahliye olmasını sağlar.

Montaj

TDK-45 Termodinamik Kondenstop boru hattına yatay veya dikey olarak montaj yapılabilir. Zorunda kalınmadıkça yatay montaj tercih edilmelidir. Akış sağdan sola doğru ve gövde üzerinde ok işareti ile belirtilmiştir. Kondenstobun çalışmasını et- kileyebilecek dış ortam ısı transferleri karşılık izole edilmesinde fayda vardır. Kondenstop boru hattından sökülmeden filtre nin temizlenebilmesi için minimum 100 mm, üst kapağın sökül- ebilmesi için 100 mm ihtiyaç vardır. Eğer kondens tahliyesi at- mosfere olacak ise 100°C olacağı düşünülerek gerekli güvenlik önlemleri alınmalı.
