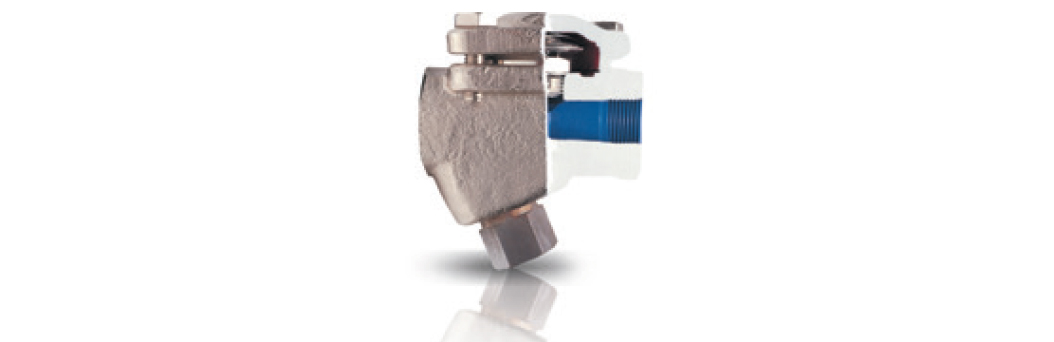

TKK-2Y

Ürün Özellikleri

• Gövde and Kapak Dövme Çelik
• Pislik Tutucu, Sit AISI 304 Paslanmaz Çelik
• Termostatik Kapsül AISI 304 Paslanmaz Çelik
• Çekvalf AISI 304 Paslanmaz Çelik
• Bağlantı tipleri Flanşlı, Dişli/Soketli
• Bağlantı Şekli Yatay/Dikey

Çalışma Şartları

• Maks. Çalışma Basıncı (PMO) 32 bar Maks. Çalışma Sıcaklığı (TMO) 250°C Max. Basınç Farkı (ΔP) 22 bar

Çalışma

Ana eleman her iki ucuna plaka kaynatılmış ve içerisinden vakum yapılarak havası alınmış ve alkol esaslı özel sıvı ile doldurulmuş (termostatik eleman) körükten oluşmuştur. Alkol karışımı suyun kaynama noktasının belirli bir derece altında (genellikle 10°C) kaynayacak şekilde dikkatle seçilmelidir. Buhar verildiğinde hava kapana doğru itilir. Körük soğuk ve büzülmüş durumda ve supap sitten uzaktadır. Hava orifisten geçerek atılır ve kondenstop ısınmaya başlar. Yavaş yavaş kondensin ısısı artmaya ve körüğüde ısıtmaya başlar kondens sıcaklığı buhar sıcaklığına yaklaşır ve körük içerisindeki karışım kaynamaya başlar.

Körük genleşir ve supap sitin üzerine oturur ve buhar tutulmuş olur. Körüğün etrafı sıcak kon- dens ile kaplıdır ve kapan kapalı olduğundan ekipmandan gelen kondens buhar kapanına giriş kısmındaki borularda birikmeye başlar. Zamanla körük etrafındaki kondens soğur ve karışımın kaynaması durur. Körük içindeki buhar basıncı düşer. körüğü çevreleyen kondensin basıncı (buhar basıncı ile aynı) ile supap sitten uzaklaşır ve tekrar kondens orifisten atılmaya başlar. Bu işlemler tekrarlanarak devam eder. Kondens boşalmaya başladığında akışın geri gelmesini önlemek için sistem içerisinde bilyalı çekvalf mevcuttur. Termostatik element basınçtan etkilenmeyen kapsül içinde muhafaza edildiğinden koç darbelerine karşı dayanıklıdır.

Montaj

TKK-2Y boru hattına yatay, dikey ve açılı olarak montaj yapılabilir. Akış sağdan sola doğru olacaktır. Montaj esnasında ürün gövdesi üzerindeki okun akış yönünde olmasına dikkat edilmelidir. Eğer kondens tahliyesi atmosfere olacak ise 100°C olacağı düşünülerek gerekli güvenlik önlemleri alınmalıdır.
