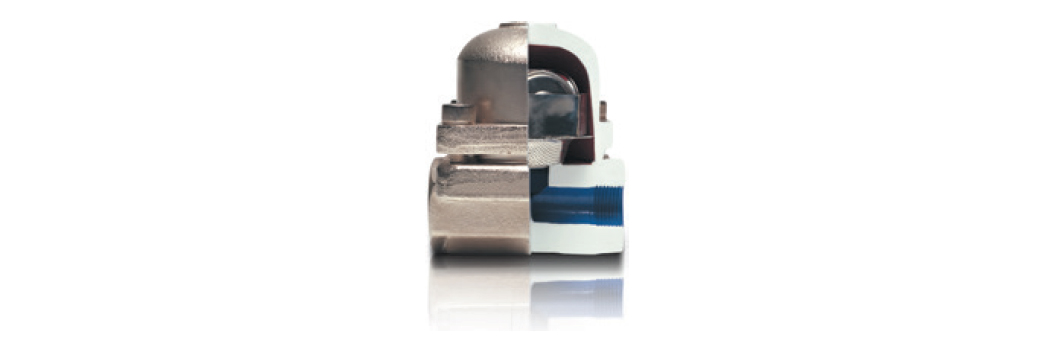

TKK-3 3 Kapsüllü

ANASAYFA TKK-3 3 Kapsüllü

Ürün Özellikleri

Gövde ve Kapak Dövme Çelik
Pislik Tutucu, Sit AISI 304 Paslanmaz Çelik
Termostatik Kapsül Hasteloy Alaşımı
Çekvalf AISI 304 Paslanmaz Çelik
Bağlantı Tipleri Flanşlı, Dişli/Soketli
Bağlantı Şekli Yatay/Dikey

Çalışma Şartları

Maks. Çalışma Basıncı (PMO) 32 bar Maks. Çalışma Sıcaklığı (TMO) 250°C Max. Basınç Farkı (ΔP) 12 bar

Çalışma

Ana eleman her iki ucuna plaka kaynatılmış ve içerisinden vakum yapılarak havası alınmış ve alkol esaslı özel sıvı ile doldurulmuş (termostatik eleman) körükten oluşmuştur. alkol karışımı suyun kaynama noktasının belirli bir derece altında (genellikle 10°C) kaynayacak şekilde dikkatle seçilmelidir. Buhar verildiğinde hava kapana doğru itilir. Körük soğuk ve büzüşmüş durumda ve supap sitten uzaktadır. Hava orifisten geçerek atılır ve kondenstop ısınmaya başlar.

Termostatik element basınçtan etkilenmeyen kapsül içinde muhafaza edildiğinden koç darbelerine karşı dayanıklıdır. Zamanla kondensin ısısı artmaya ve körüğü de ısıtmaya başlar kondens sıcaklığı buhar sıcaklığına yaklaşır ve körük içerisindeki karışım kaynamaya başlar. Körük genleşir ve supap sitin üzerine oturur ve buhar tutulmuş olur. Körüğün etrafı sıcak kon- dens ile kaplıdır ve kapan kapalı olduğundan ekipmandan gelen kondens buhar kapanına giriş kısmındaki borularda birikmeye başlar. Zamanla körük etrafındaki kondens soğur ve karışımın kaynaması durur.körük içindeki buhar basıncı düşer. Körüğü çevreleyen kondensin basıncı (buhar basıncı ile aynı) ile supap sitten uzaklaşır ve tekrar kondens orifisten atılmaya başlar. Bu işlemler tekrarlanarak devam eder.

Montaj

TKK-3 boru hattına yatay, dikey ve açılı olarak montaj yapılabilir. akış sağdan sola doğru olacaktır. montaj esnasında Ürün gövdesi üzerindeki okun akış yönünde olmasına dikkat edilme- lidir. eğer kondens tahliyesi atmosfere olacak ise 100°C olacağı düşünülerek gerekli güvenlik önlemleri alınmalıdır.

Parça Listesi
No	Parça İsmi	Malzeme
1	Gövde	C 22.8 Dövme Çelik
2	Sit Contası	AISI 304 Paslanmaz Çelik
3	Sit	AISI 304 Paslanmaz Çelik
4	Kapak	C 22.8 Dövme Çelik
5	Yay	AISI 304 Paslanmaz Çelik
6	Termostatik Ünite	AISI 304 Paslanmaz Çelik
7	Filtre	AISI 304 Paslanmaz Çelik

TKK-3 ÇapAğırlıkları (kg)
1/2”	2,8
3/4”	2,75
1”	2,7

Çap	Art. No	Dişli						Flanşlı
Çap	Art. No	H1(mm)	H2(mm)	Ød(mm)	K(mm)	L1(mm)	L2(mm)	Çap	Art. No	ØD(mm)	Øk(mm)	Øg (mm)	Ød(mm)	b(mm)	Øixn (mm)	L(mm)
1/2"	703100701000	82	106	1/2"	46	95	84	DN15	703100702000	95	65	45	17.3	16	14x4	150
3/4"	703100701001	82	106	3/4"	46	95	84	DN20	703100702001	105	75	58	22.3	18	14x4	150
1"	703100701002	82	106	1"	46	95	84	DN25	703100702002	115	85	68	28.5	18	14x4	160
11⁄4"	703100701003	82	107	11⁄4"	50	175	84	DN32	703100702003	140	100	78	37.2	18	14x4	175
11⁄2"	703100701004	82	112	11⁄2"	60	185	84	DN40	703100702004	150	110	88	43.1	18	14x4	185
2"	703100701005	82	117	2"	70	195	84	DN50	703100702005	165	125	102	54.5	20	14x4	195
