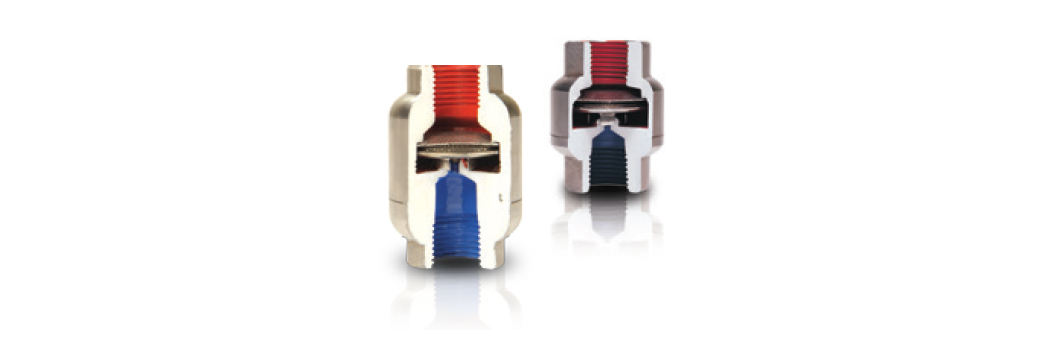

TKK-41/42

ANASAYFA TKK-41/42

Ürün Özellikleri

Gövde ve Kapak AISI 316 Paslanmaz Çelik (TKK-41) AISI 316 Paslanmaz Çelik (TKK-42)
Pislik Tutucu, Sit AISI 304 Paslanmaz Çelik
Termostatik Kapsül Hasteloy Alaşımı
Bağlantı Tipleri Dişli/Soketli
Bağlantı Şekli Yatay/Dikey

Çalışma Şartları

Maks. Çalışma Basıncı (PMO) 21 bar Maks. Çalışma Sıcaklığı (TMO) 200°C

Çalışma

Ana eleman her iki ucuna plaka kaynatılmış ve içerisinden vakum yapılarak havası alınmış ve alkol esaslı özel sıvı ile doldurulmuş (termostatik eleman) körükten oluşmuştur. alkol karışımı suyun kaynama noktasının belirli bir derece altında (genellikle 10°C) kaynayacak şekilde dikkatle seçilmelidir. Buhar verildiğinde hava kapana doğru itilir. Körük soğuk ve büzüşmüş durumda ve supap sitten uzaktadır.hava orifisten geçerek atılır ve kondenstop ısınmaya başlar. Zamanla kondensin ısısı artmaya ve körüğü de ısıtmaya başlar kondens sıcaklığı buhar sıcaklığına yaklaşır ve körük içerisindeki karışım kaynamaya başlar. ,

Körük genleşir ve supap sitin üzerine oturur ve buhar tutulmuş olur. Körüğün etrafı sıcak kon- dens ile kaplıdır ve kapan kapalı olduğundan ekipmandan gelen kondens buhar kapanına giriş kısmındaki borularda birikmeye başlar. Zamanla körük etrafındaki kondens soğur ve karışımın kaynaması durur. Körük içindeki buhar basıncı düşer. Körüğü çevreleyen kondensin basıncı (buhar basıncı ile aynı) ile supap sitten uzaklaşır ve tekrar kondens orifisten atılmaya başlar. bu işlemler tekrarlanarak devam eder. Termostatik element basınçtan etkilenmeyen kapsül içinde muhafaza edildiğinden koç darbelerine karşı dayanıklıdır.

Montaj

TKK-41-42 tüm montaj pozisyonları için uygundur. Eğer yatay boruya montaj sözkonusu ise kapak ksımı mutlaka bo- runun yukarısında olmalıdır. Montaj esnasında ürün gövdesi üzerindeki okun akış yönünde olmasına dikkat edilmelidir. Eğer kondens tahliyesi atmosfere olacak ise 100°C olacağı düşünülerek gerekli güvenlik önlemleri alınmalıdır.

Parça Listesi
No	Parça İsmi	Malzeme
1	Gövde	AISI 304 Paslanmaz Çelik (TKK-41) AISI 316 Paslanmaz Çelik (TKK-42)
2	Kapak	AISI 304 Paslanmaz Çelik (TKK-41) AISI 316 Paslanmaz Çelik (TKK-42)
3	Pislik tutucu	AISI 304 Paslanmaz Çelik
4	Termostatik Kapsül	Hasteloy Alaşımı

Çap	Art. No	Dişli
Çap	Art. No	ØD (mm)	H (mm)
TKK-41
3/8"	703100501000	55	42
1/2"	703100501001	55	42
3/4"	703100501002	55	42
TKK-42
1/4"	703100600990	65	42
3/8"	703100601000	65	42
1/2"	703100601001	65	42
3/4"	703100601002	65	42
1"	703100601003	65	42
