Nalbantoğlu Tanıtım Kataloğu

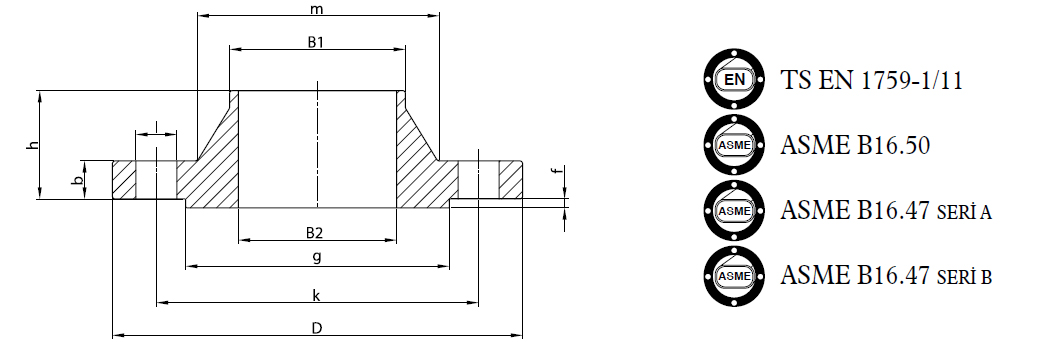

ASME B16.50 RF,TS EN 1759-1 /11 900 LBWELDING NECK FLANGE
|
Ebat / Size |
D |
b |
g |
m |
B1 |
B2 |
h |
k |
n |
f |
l |
kg/ad kg/pcs |
|
1/2” |
121 |
28,8 |
34,9 |
38 |
21,3 |
13,84 |
66,4 |
82,6 |
4 |
6,4 |
22,2 |
2,63 |
|
3/4” |
130 |
31,8 |
42,9 |
44 |
26,7 |
18,88 |
76,4 |
88,9 |
4 |
6,4 |
22,2 |
2,78 |
|
1” |
149 |
34,8 |
50,8 |
52 |
33,5 |
24,4 |
79,4 |
101,6 |
4 |
6,4 |
25,4 |
3,99 |
|
1 1/4” |
159 |
34,8 |
63,5 |
64 |
42,2 |
32,5 |
79,4 |
111,1 |
4 |
6,4 |
25,4 |
4,75 |
|
1 1/2” |
178 |
38,2 |
73 |
70 |
48,3 |
38,14 |
89,4 |
123,8 |
4 |
6,4 |
28,5 |
6,54 |
|
2” |
216 |
44,5 |
92,1 |
105 |
60,3 |
49,22 |
108,4 |
165,1 |
8 |
6,4 |
25,4 |
12,8 |
|
2 1/2” |
244 |
47,5 |
104,8 |
124 |
73,1 |
59,09 |
111,4 |
190,5 |
8 |
6,4 |
28,5 |
17,6 |
|
3” |
241 |
44,5 |
127 |
127 |
88,9 |
73,66 |
108,4 |
190,5 |
8 |
6,4 |
25,4 |
15,8 |
|
4” |
292 |
50,9 |
157,2 |
159 |
114,3 |
97,18 |
120,4 |
235 |
8 |
6,4 |
31,8 |
26 |
|
5” |
349 |
57,2 |
185,7 |
190 |
141,2 |
122,14 |
133,4 |
279,4 |
8 |
6,4 |
35 |
41,2 |
|
6” |
381 |
62 |
215,9 |
235 |
168,3 |
146,36 |
146,4 |
317,5 |
12 |
6,4 |
31,8 |
56,9 |
|
8” |
470 |
69,9 |
269,9 |
298 |
219,1 |
193,7 |
168,4 |
393,7 |
12 |
6,4 |
38,1 |
97,6 |
|
10” |
546 |
76,3 |
323,8 |
368 |
273 |
247,6 |
190,4 |
469,9 |
16 |
6,4 |
38,1 |
146,0 |
|
12” |
610 |
85,6 |
381 |
419 |
323,8 |
298,4 |
206,4 |
533,4 |
20 |
6,4 |
38,1 |
190,8 |
|
14” |
641 |
92,3 |
412,8 |
451 |
355,6 |
330,2 |
219,4 |
558,8 |
20 |
6,4 |
41,1 |
218,5 |
|
16” |
705 |
95,3 |
469,9 |
508 |
406,4 |
381 |
222,4 |
616 |
20 |
6,4 |
44,5 |
262,8 |
|
18” |
787 |
108 |
533,4 |
565 |
457,2 |
431,8 |
235,4 |
685,8 |
20 |
6,4 |
50,8 |
347,3 |
|
20” |
857 |
114,4 |
584,2 |
622 |
508 |
482,6 |
254,5 |
749,3 |
20 |
6,4 |
53,8 |
433 |
|
24” |
1041 |
146,1 |
692,2 |
749 |
609,6 |
584,2 |
298,4 |
901,7 |
20 |
6,4 |
66,5 |
775,6 |
MSS-SP 44 - ASME B16.47 900LB RFWELDING NECK FLANGE SERIES A
|
Ebat / Size |
D |
b |
g |
m |
B1 |
B2 |
h |
k |
n |
f |
l |
kg/ad kg/pcs |
|
26” |
1086 |
146,1 |
749,3 |
774,7 |
660,4 |
635 |
292,1 |
952,5 |
20 |
6,4 |
73,1 |
760,6 |
|
28” |
1168,4 |
149,1 |
800,1 |
831,8 |
711,2 |
685,8 |
304,8 |
1022,3 |
20 |
6,4 |
79,2 |
897 |
|
30” |
1231,9 |
155,8 |
857,2 |
889 |
762 |
736,6 |
317,5 |
1085,8 |
20 |
6,4 |
79,2 |
1037,9 |
|
32” |
1314,4 |
165,1 |
914,4 |
946,1 |
812,3 |
786,9 |
336,6 |
1155,7 |
20 |
6,4 |
85,8 |
1241,7 |
|
34” |
1397 |
171,5 |
965,2 |
1006,3 |
863,6 |
838,2 |
355,6 |
1225,5 |
20 |
6,4 |
91,9 |
1461,5 |
|
36” |
1460,5 |
177,8 |
1022,3 |
1063,7 |
914,4 |
889 |
368,3 |
1289 |
20 |
6,4 |
91,9 |
1652,4 |
|
38” |
1460,5 |
197 |
1098,5 |
1073,1 |
965,2 |
939,2 |
359 |
1289 |
20 |
6,4 |
91,9 |
1554,6 |
|
40” |
1511,3 |
203,2 |
1162 |
1127,2 |
1016 |
990,6 |
369,9 |
1339,8 |
24 |
6,4 |
91,9 |
1647,9 |
|
42” |
1562,1 |
212,6 |
1212,8 |
1176,2 |
1066,8 |
1041,4 |
377,7 |
1390,6 |
24 |
6,4 |
91,9 |
1786,6 |
|
44” |
1647,9 |
220,8 |
1270 |
1234,9 |
1117,6 |
1092,2 |
397,1 |
1463,5 |
24 |
6,4 |
98,6 |
2083,4 |
|
46” |
1733,5 |
232 |
1333,5 |
1292,3 |
1168,4 |
1143 |
417,4 |
1536,7 |
24 |
6,4 |
104,6 |
2433,4 |
|
48” |
1784,3 |
239,8 |
1384,3 |
1343,2 |
1219,2 |
1193,8 |
425,5 |
1587,5 |
24 |
6,4 |
104,6 |
2608 |
MSS-SP 44 - ASME B16.47 900LB RFWELDING NECK FLANGE SERIES B
|
Ebat / Size |
D |
b |
g |
m |
B1 |
B2 |
h |
k |
n |
f |
l |
kg/ad kg/pcs |
|
26” |
1022,3 |
141,1 |
762 |
743 |
660,4 |
635 |
262,2 |
901,7 |
20 |
6,4 |
66,5 |
578,2 |
|
28” |
1104,9 |
154 |
819,1 |
797 |
711,2 |
685,8 |
282,8 |
971,5 |
20 |
6,4 |
73,1 |
725,1 |
|
30” |
1181,1 |
161,8 |
876,3 |
850,9 |
762 |
736,6 |
295,5 |
1035 |
20 |
6,4 |
79,2 |
855,6 |
|
32” |
1238,2 |
166,7 |
927,1 |
908 |
812,3 |
786,9 |
309,7 |
1092,2 |
20 |
6,4 |
79,2 |
970,4 |
|
34” |
1314,4 |
177,8 |
990,6 |
962,1 |
863,6 |
838,2 |
325,4 |
1155,7 |
20 |
6,4 |
85,8 |
1142,5 |
|
36” |
1346,2 |
179,4 |
1028,7 |
1016 |
914,4 |
889 |
331,8 |
1200,1 |
24 |
6,4 |
79,2 |
1168,2 |
