Class 150 Sürgülü Vana

ANASAYFA Class 150 Sürgülü Vana

Class 150 sürgülü vana flanşlı bağlantılı, yükseltilmiş yüzeyli dıştan vidalı
  • Flanşlı bağlantılı / Flanged ends (FLGD) : ASME B16.5
  • 28" ve büyükler ASME B16.47 seri A / 28" and larger to ASME B16.47 seri A
  • Uçtan uca Boyutlar / Face to face : ASME B16.10
  • Dizayn / Design : API 600 - ASME B16.34
  • Çalışma şartları / Rating : ASME B16.34 (19.6 bar, 38°C)
  • Hidrostatik test / Hydrostatic test : API 598
  • Yükseltilmiş yüzeyli / Raised face (RF)
  • Cıvatalı kapaklı / Bolted bonnet (BB)
  • Dıştan vidalı boyunduruklu / Outside screw and yoke (OSY)
  • Yükselen milli / Rising stern (RS)
  • Yükselmeyen volanlı / Non-rising handwheel (NRH)
  • Cıvatalı glendli / Bolted gland (BG)
  • Yekpare veya esnek sürgülü / Solid or flexible wedge
  • Değişebilir sitringli / Renewable seat rings
  • Kaynaklı (integral) sitli / Welded seat rings
  • Manuel kumandalı, Dişli kutulu, Elektrik aktuatörlü / Manuel operated, Gear operation or Electrical operated

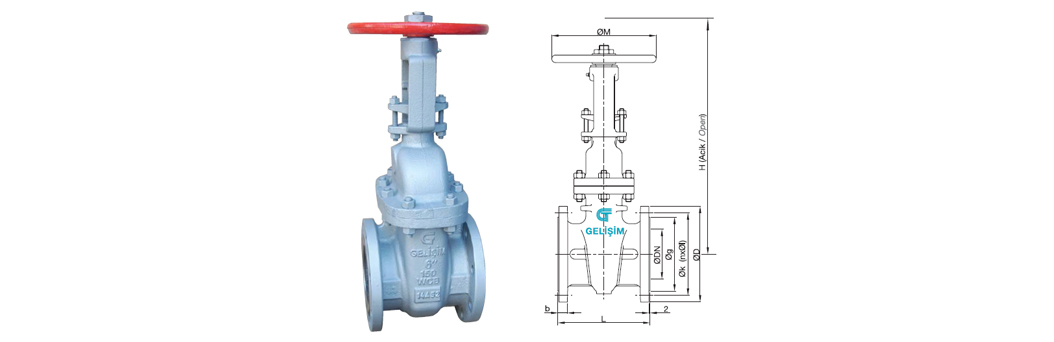

DN INCH oD b og ok n ol L L1 H Boyutlar oM Dimensions (mm) Kg
50 2" 150 16 92 120.7 4 19 178 216 390 200 20
65 2 1/2" 180 17.5 105 139.7 4 19 190.5 241 445 200 25
80 3,, 190 19 127 152.4 4 19 203 283 505 250 30
100 4" 230 24 157 190.5 8 19 229 305 595 250 48
125
255 24 185.7 216 8 22 254 381 620 305 62
150
280 25.5 216 241.3 8 22 267 403 780 305 80
200 8,, 345 28.5 270 298.5 8 22 292 419 1095 375 129
250 10" 405 30.2 324 362 12 25.5 330 457 1290 450 195
300 12" 485 32 381 431.8 12 25.5 356 502 1450 500 308
350 14" 535 35 413 476.3 12 28.5 381 572 1550 600 350
400 16" 595 36.5 470 539.8 16 28.5 406 610 1720 600 490
450 18" 635 40 533.5 577.9 16 32 432 660 1895 660 560
500 20" 700 43 584 635 20 32 457 711 2080 660 725
600 24" 815 48 692 749.3 20 35 508 813 2520 720 1350
700 28" 925 70 800 863.6 28 35 610 914 2670 1800
750 30" 985 73 857 914 28 35 610 914 2950 2560
800 32" 1060 80 914 978 28 41 711 965 3150 3060
