Class 600 Baskılı Vana

ANASAYFA Class 600 Baskılı Vana

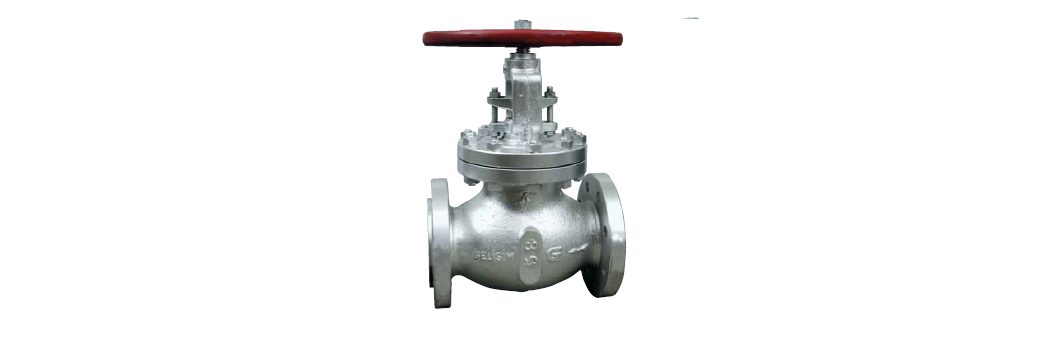

Class 600 Baskılı yüksek basınç vanası çelik döküm, volanlı konik diskli

  • Flanşlı Bağlantılı / Flanged Ends (FLGD): ASME B16.5
  • Boyutlar / Dimensions : ASME B16.10
  • Dizayn / Design : BS 1873
  • Çalışma Şartları / Rating : ASME B16.34 (102.1 bar, 38°C)
  • Hidrostatik Test / Hydrostatic Test : API 598
  • Çelik Döküm / Cast Steel : A216 Gr. WCB
  • Yükseltilmiş Yüzeyli / Raised Face (RF)
  • Cıvatalı Kapaklı / Bolted Bonnet (BB)
  • Dıştan Vidalı Boyunduruklu / Outside Screw and Yoke (OSY)
  • Yükselen Milli ve Volanlı / Rising Stern and Handwheel (RSH)
  • Cıvatalı Glendli / Bolted Gland (BG)
  • Konik Diskli / Conical Disc
  • Değişebilir veya Kaynaklı Sitringli / Renewable or Integral Seat Rings

DN INCH OD b Og Ok n Ol L H 0M Kg
50 2" 165 25.4 92 127 8 19 292 480 250 35
65 2 1/2" 190 28.5 105 149.2 8 22 330 525 250 45
80 3" 210 32 127 168.3 8 22 355.6 590 375 80
100 4" 275 38 157 215.9 8 25.5 432 640 450 170
125 5" 330 44.5 185.7 266.7 8 28.5 508 745 500 -
150 6" 355 47.8 216 292.1 12 28.5 559 825 550 255
200 8" 420 55.6 270 349.2 12 32 660 980 720 560
250 10" 510 63.5 324 431.8 16 35 787 1300 1500 -
300 12" 560 66.5 381 489 20 35 838 1350 1500 -
