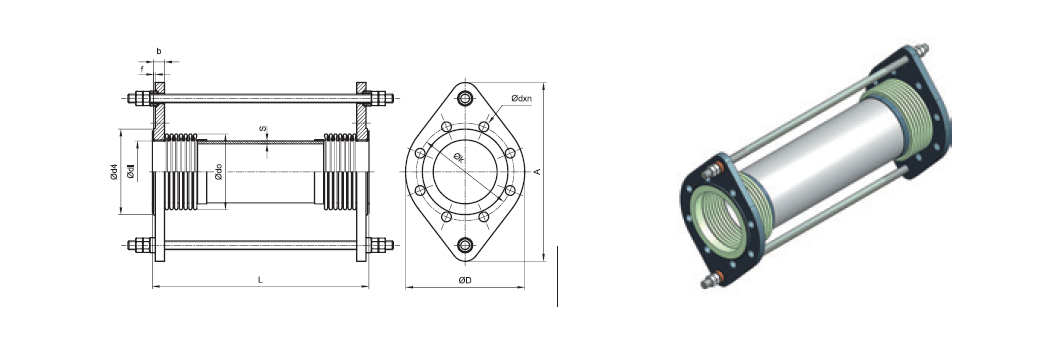

Kaynak boyunlu ve limit rotlu dilatasyon kompansatörü 16 bar basınca dayanıklı

Kodu Eksenel Genleşme Miktarı Yanal Genleşme Miktarı Çalışma Basıncı Açıklama
DLTKKB-25 ±15/30mm ±25mm 16 bar 25 mm yanal genleşme kapasiteli ve kaynak boyunlu limit rotlu kompansatör
DLTKKB-50 ±15/30mm ±50mm 16 bar 50 mm yanal genleşme kapasiteli ve kaynak boyunlu limit rotlu kompansatör
DLTKKB-75 ±15/30mm ±75mm 16 bar 75 mm yanal genleşme kapasiteli ve kaynak boyunlu limit rotlu kompansatör
DLTKKB-100 ±15/30mm ±100mm 16 bar 100 mm yanal genleşme kapasiteli ve kaynak boyunlu limit rotlu kompansatör

Özel tasarım limit rotlu dilatasyon kompansatörleri istek üzerine temin edilebilir.

DN S A B Körük DLTKKB-25 DLTKKB-50
Ødi Ødo Eksenel Yay Sabiti N/mm Körük Efektif Alanı cm2 Genleşme L Genleşme L
Eksenel mm Yanal mm Eksenel mm Yanal mm
DN25 2,6 135 54 38 48,2 20,15 14,58 ±15 ±25 540 ±15 ±50 640
DN32 2,6 140 64 42,2 55 13,34 18,62 ±15 ±25 540 ±15 ±50 640
DN40 2,6 150 70 48,3 61 15,79 23,44 ±15 ±25 540 ±15 ±50 640
DN50 2,9 165 86 60,3 76 21,25 36,46 ±15 ±25 610 ±15 ±50 710
DN65 2,9 190 102 76,1 95 17,33 57,45 ±30 ±25 610 ±30 ±50 710
DN80 3,2 221 115 88,9 111 18,2 78,42 ±30 ±25 660 ±30 ±50 760
DN100 3,6 249 146 114,3 140 21,49 137,09 ±30 ±25 660 ±30 ±50 760
DN125 4 292 172 139,7 164 27,86 181,01 ±30 ±25 700 ±30 ±50 900
DN150 4,5 342 200 168,3 200 28,34 266,20 ±30 ±25 700 ±30 ±50 900
DN200 6,3 413 260 219,1 250 79,1 431,86 ±30 ±25 750 ±30 ±50 950
DN250 6,3 488 315 273 323 37,49 697,11 ±30 ±25 850 ±30 ±50 1050
DN300 7,1 580 368 323,9 380 59,61 972,37 ±30 ±25 1000 ±30 ±50 1200

Tablodaki tüm ölçüler “mm” olarak verilmiştir.
