DBKF 30-60 Serisi

ANASAYFA DBKF 30-60 Serisi

30 mm - 60 mm genleşme kapasiteli döner ve sabit flanşlı eksenel dıştan basınçlı kompansatör

Kodu Genleşme Miktarı Çalışma Basıncı Açıklama
DBKF-30 -20/+10mm 16 bar 30 mm genleşme kapasiteli ve flanşlı dıştan basınçlı kompansatör
DBKF-60 -40/+20mm 16 bar 60 mm genleşme kapasiteli ve flanşlı dıştan basınçlı kompansatör

Özel tasarım dıştan basınçlı kompansatörler istek üzerine temin edilebilir.

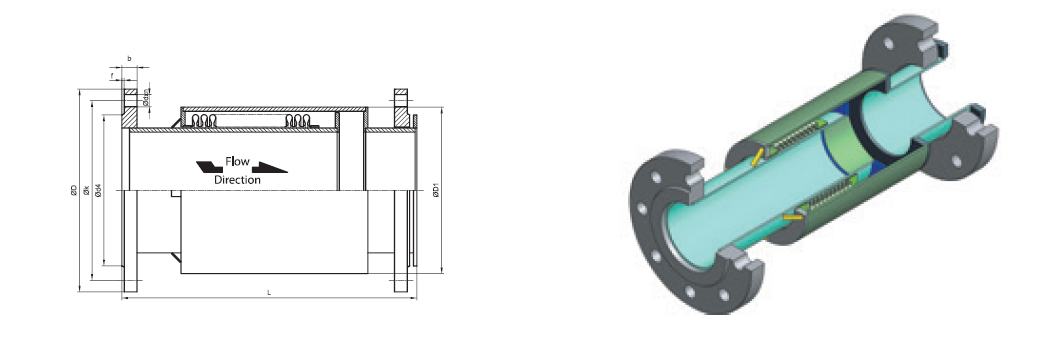

Flanş (DIN EN 1092/1) PN 16 Körük DBKF-30 DBKF-60
DN ØD Øk Ød4 f b Ødxn Ødi Ødo Körük Efektif Alanı ( cm2 ) L Eksenel Yay Sabiti N/mm L Eksenel Yay Sabiti N/mm
DN25 115 85 68 2 16 Ø 14x4 38 48,2 14,58 360 82,1 490 41,1
DN32 140 100 78 2 18 Ø 18x4 42,4 55 18,62 360 49,7 490 24,8
DN40 150 110 88 3 18 Ø 18x4 48,3 61 23,44 380 60,8 500 30,4
DN50 165 125 102 3 20 Ø 18x4 60,3 76 36,46 370 104,5 480 55,7
DN65 185 145 122 3 20 Ø 18x4 76,1 95 57,45 370 87,8 470 43,9
DN80 200 160 138 3 20 Ø 18x8 88,9 111 78,42 370 178,9 470 89,4
DN100 220 180 158 3 22 Ø 18x8 114,3 140 137,09 380 252,2 480 126,1
DN125 250 210 188 3 22 Ø 18x8 139,7 164 181,01 380 320,0 490 160,0
DN150 285 240 212 3 24 Ø 23x8 168,3 200 266,20 400 196,4 510 98,2
DN200 340 295 268 3 26 Ø 23x12 219,1 250 431,86 420 694,2 530 347,1
DN250 405 355 320 3 29 Ø 27x12 273 323 697,11 440 590,0 540 295,0
DN300 460 410 378 4 32 Ø 27x12 323,9 380 972,37 460 496,8 570 248,4

Tablodaki tüm ölçüler “mm” olarak verilmiştir.

Farklı standartlara (ASTM, BS, ANFOR, UNI) göre yapılan flanş tipleri de mevcuttur.
