DBKF 90-120 Serisi

ANASAYFA DBKF 90-120 Serisi

90 mm - 120 mm genleşme kapasiteli döner ve sabit flanşlı eksenel dıştan basınçlı kompansatör

Kodu Genleşme Miktarı Çalışma Basıncı Açıklama
DBKF-90 -70/+20mm 16 bar 90 mm genleşme kapasiteli ve flanşlı dıştan basınçlı kompansatör
DBKF-120 -90/+30mm 16 bar 120 mm genleşme kapasiteli ve flanşlı dıştan basınçlı kompansatör

Özel tasarım dıştan basınçlı kompansatörler istek üzerine temin edilebilir.

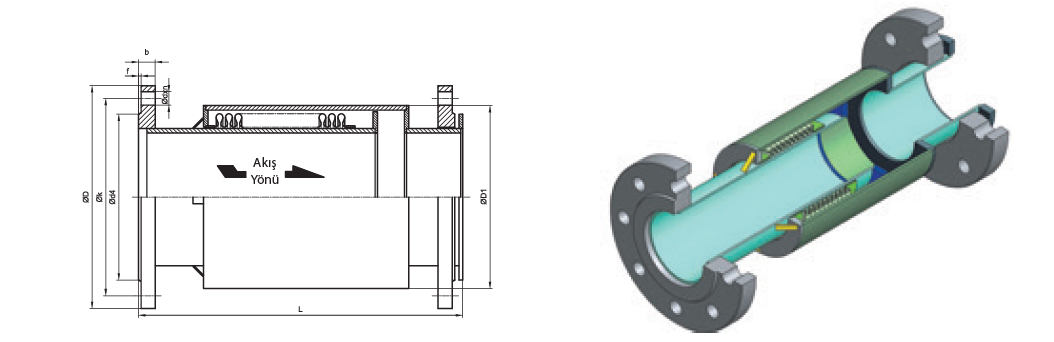

Flanş (DIN EN 1092/1) PN 16 Körük DBKF-90 DBKF-120
DN ØD Øk Ød4 f b Ødxn Ødi Ødo Körük Efektif Alanı ( cm2 ) L Eksenel Yay Sabiti N/mm L Eksenel Yay Sabiti N/mm
DN25 115 85 68 2 16 Ø 14x4 38 48,2 14,58 520 41,1 600 34,2
DN32 140 100 78 2 18 Ø 18x4 42,4 55 18,62 520 24,8 660 17,7
DN40 150 110 88 3 18 Ø 18x4 48,3 61 23,44 530 30,4 680 20,3
DN50 165 125 102 3 20 Ø 18x4 60,3 76 36,46 510 55,7 680 32,1
DN65 185 145 122 3 20 Ø 18x4 76,1 95 57,45 500 43,9 740 23,6
DN80 200 160 138 3 20 Ø 18x8 88,9 111 78,42 500 89,4 650 55,9
DN100 220 180 158 3 22 Ø 18x8 114,3 140 137,09 510 126,1 690 78,8
DN125 250 210 188 3 22 Ø 18x8 139,7 164 181,01 520 160 700 100
DN150 285 240 212 3 24 Ø 23x8 168,3 200 266,20 540 98,2 700 70,1
DN200 340 295 268 3 26 Ø 23x12 219,1 250 431,86 560 347,1 770 198,3
DN250 405 355 320 3 29 Ø 27x12 273 323 697,11 570 295 830 177
DN300 460 410 378 4 32 Ø 27x12 323,9 380 972,37 600 248,4 810 149

Farklı standartlara (ASTM, BS, ANFOR, UNI) göre yapılan flanş tipleri de mevcuttur.Tablodaki tüm ölçüler “mm” olarak verilmiştir.
