DBKK 90-120 Serisi

ANASAYFA DBKK 90-120 Serisi

16 bar çalışma kapasitesi kaynak boyunlu eksenel dıştan basınçlı kompansatör

Kodu Genleşme Miktarı Çalışma Basıncı Açıklama
DBKK-90 -70/+20mm 16 bar 90 mm genleşme kapasiteli ve kaynak boyunlu dıştan basınçlı kompansatör
DBKK-120 -90/+30mm 16 bar 120 mm genleşme kapasiteli ve kaynak boyunlu dıştan basınçlı kompansatör

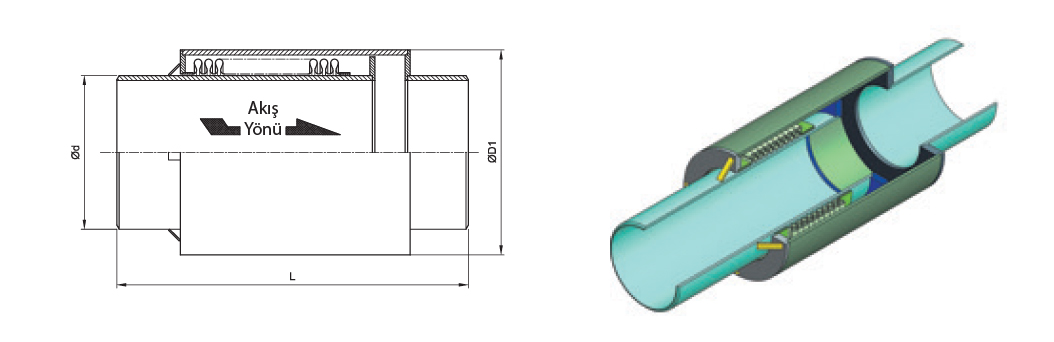

DN Körük DBKK-90 DBKK-120
Ød ØD1 Körük Efektif Alanı cm2 L Eksenel Yay Sabiti N/mm L Eksenel Yay Sabiti N/mm
DN25 38 76,1 14,58 500 41,1 580 34,2
DN32 42,4 76,1 18,62 500 24,8 640 17,7
DN40 48,3 76,1 23,44 510 30,4 660 20,3
DN50 60,3 101 36,46 490 55,7 660 32,1
DN65 76,1 114,3 57,45 480 43,9 720 23,6
DN80 88,9 139,7 78,42 480 89,4 630 55,9
DN100 114,3 168,3 137,09 490 126,1 670 78,8
DN125 139,7 219,1 181,01 500 160 680 100
DN150 168,3 245 266,20 520 98,2 680 70,1
DN200 219,1 323,9 431,86 540 347,1 750 198,3
DN250 273 355,6 697,11 550 295 810 177
DN300 323,9 406,4 972,37 580 248,4 790 149
