PN 10 Düz Flanş

Ebat / Size

Boru Çapı / Pipe Dia

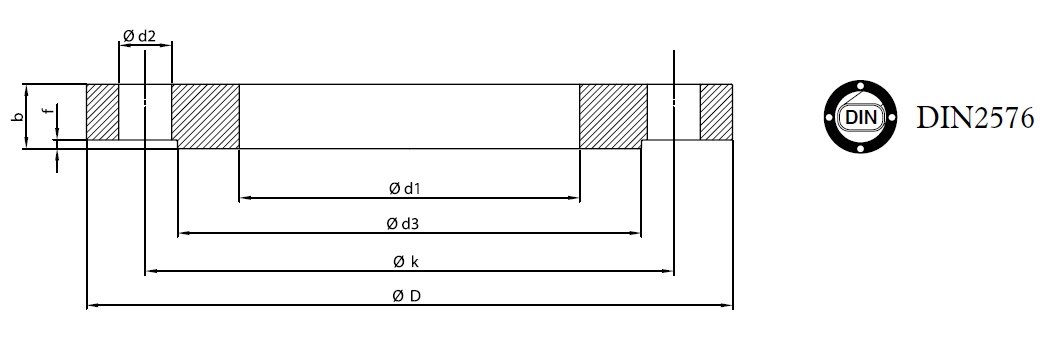

Flanş Ölçüleri / Flange Dimensions

Cıvata Ölçüsü / Bolt Dimensions

Ağırlık /Weight

d1

D

k

b

d3

f

d2

Cıvata Çap / Bolt Dia

n

kg/ad

kg/pcs

DN15

21,3

22

95

65

14

45

2

14

M12

4

0,59

DN20

26,9

27,5

105

75

16

58

2

14

M12

4

0,85

DN25

33,7

34,5

115

85

16

68

2

14

M12

4

1,01

DN32

42,4

43,5

140

100

16

78

2

18

M16

4

1,47

DN40

48,3

49,5

150

110

16

88

3

18

M16

4

1,60

DN50

60,3

61,5

165

125

18

102

3

18

M16

4

2,17

DN65

76,1

77,5

185

145

18

122

3

18

M16

4

2,66

DN80

88,9

90,5

200

160

20

138

3

18

M16

8

3,27

DN100

114,3

116

220

180

20

158

3

18

M16

8

3,61

DN125

139,7

141,5

250

210

22

188

3

18

M16

8

4,96

DN150

168,3

170,5

285

240

22

212

3

22

M20

8

5,95

DN200

219,1

221,5

340

295

24

268

3

22

M20

8

8,54

DN250

273,0

276,5

395

350

26

320

3

22

M20

12

11

DN300

323,9

327,5

445

400

26

370

4

22

M20

12

12,3

DN350

355,6

359,5

505

460

28

430

4

22

M20

16

18,9

DN400

406,4

411

565

515

32

482

4

26

M24

16

25,7

DN450

457

462

615

565

38

532

4

26

M24

20

33,5

DN500

508

513,5

670

620

38

585

4

26

M24

20

38
