PN 6 Düz Flanş

ANASAYFA PN 6 Düz Flanş

Çap 10 mm ile Çap 600 mm arası düz flanş serisi ürünler



Ebat / Size



Boru Çapı / Pipe Dia

Flanş Ölçüleri / Flange Dimensions

Cıvata Ölçüsü / Bolt Dimensions

 Ağırlık /Weight

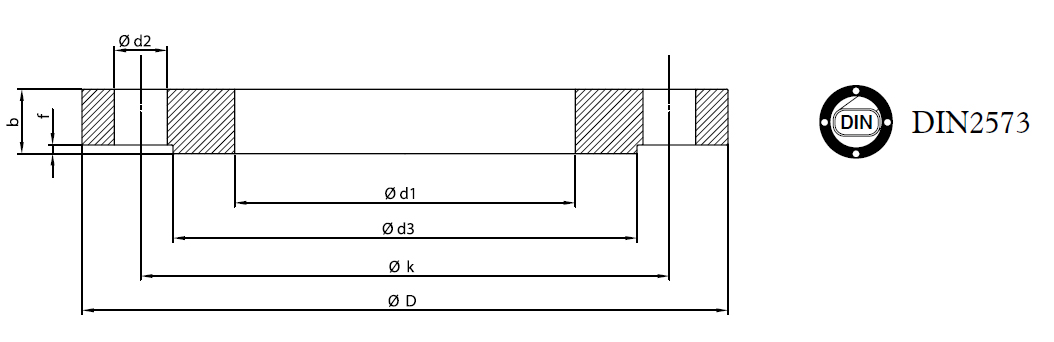

d1 D k b d3 f d2 Cıvata Çap / Bolt Dia n kg/ad

kg/pcs
DN15 21,3 22 80 55 12 40 2 11 M10 4 0,35
DN20 26,9 27,6 90 65 14 50 2 11 M10 4 0,53
DN25 33,7 34,4 100 75 14 60 2 11 M10 4 0,65
DN32 42,4 43,1 120 90 16 70 2 14 M12 4 1,05
DN40 48,3 49 130 100 16 80 3 14 M12 4 1,17
DN50 60,3 61,1 140 110 16 90 3 14 M12 4 1,29
DN65 76,1 77,1 160 130 16 110 3 14 M12 4 1,63
DN80 88,9 90,3 190 150 18 128 3 18 M16 4 2,62
DN100 114,3 115,9 210 170 18 148 3 18 M16 4 2,88
DN125 139,7 141,6 240 200 20 178 3 18 M16 8 3,88
DN150 168,3 170,5 265 225 20 202 3 18 M16 8 4,26
DN200 219,1 221,5 320 280 22 258 3 18 M16 8 6,27
DN250 273,0 276,2 375 335 24 312 3 18 M16 12 8,22
DN300 323,9 327,6 440 395 24 365 4 22 M20 12 10,6
DN350 355,6 359,7 490 445 26 415 4 22 M20 12 15,3
DN400 406,4 411 540 495 28 465 4 22 M20 16 18,2
DN450 457 462,3 595 550 30 520 4 22 M20 16 22,7
DN500 508 513,6 645 600 30 570 4 22 M20 20 24,4
