PN 100 Düz Flanş

Ebat

Size

Boru Çapı / Pipe Dia

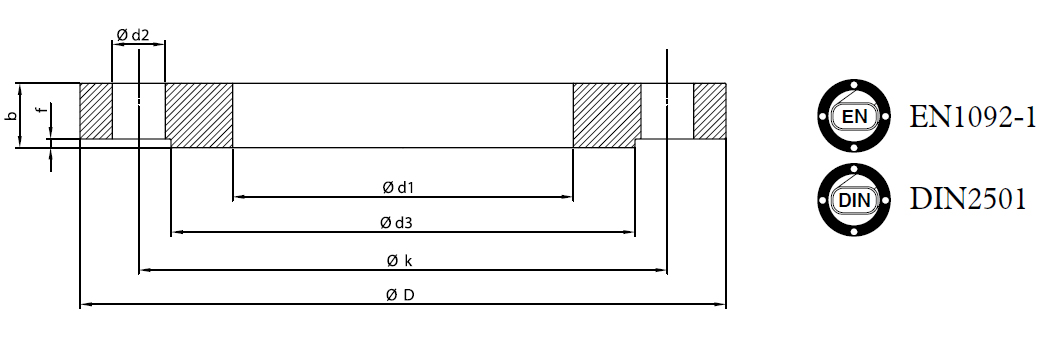

Flanş Ölçüleri / Flange Dimensions

Cıvata Ölçüsü / Bolt Dimensions

Ağırlık /Weight

d1

D

k

b

d3

f

d2

Cıvata Çap / Bolt Dia

n

EN 1092-1

kg/ad

kg/pcs

DIN 2501

kg/ad

kg/pcs

EN 1092-1

DIN 2501

DN15

21,3

22

105

75

20

20

45

2

14

M12

4

1,10

1,10

DN20

26,9

27,6

130

90

22

22

58

2

18

M16

4

1,86

1,86

DN25

33,7

34,4

140

100

24

24

68

2

18

M16

4

2,37

2,37

DN32

42,4

43,1

155

110

24

24

78

3

22

M20

4

2,70

2,70

DN40

48,3

49

170

125

26

26

88

3

22

M20

4

3,58

3,58

DN50

60,3

61,1

195

145

28

28

102

3

26

M24

4

5,00

5,00

DN65

76,1

77,1

220

170

30

30

122

3

26

M24

8

6,34

6,34

DN80

88,9

90,3

230

180

34

32

138

3

26

M24

8

7,73

7,24

DN100

114,3

115,9

265

210

36

36

162

3

30

M27

8

10,33

10,3

DN125

139,7

141,6

315

250

42

40

188

3

33

M30

8

17,24

16,4

DN150

168,3

170,5

355

290

48

44

218

3

33

M30

12

23,63

21,6

DN200

219,1

221,5

430

360

60

52

285

3

36

M33

12

42,90

37,0

DN250

273,0

276,2

505

430

72

60

345

3

39

M36

12

69,12

57,2

DN300

323,9

327,6

585

500

84

68

410

4

42

M39

16

103,52

83,1

DN350

355,6

359,7

655

560

95

74

465

4

48

M45

16

149,69

115,6
