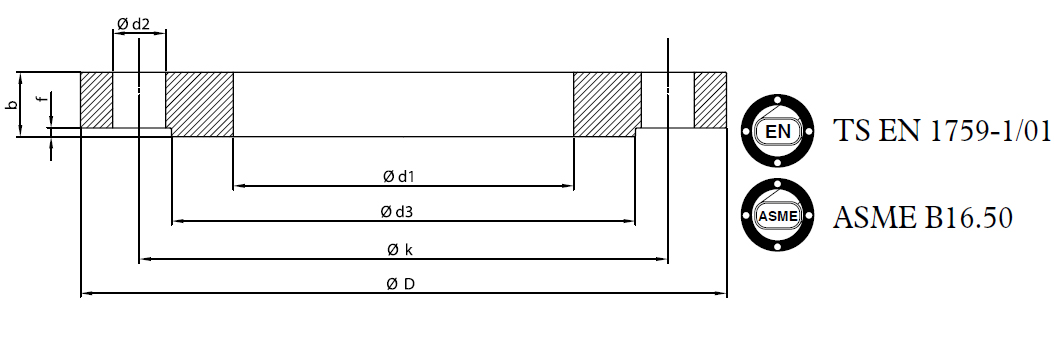

150 LB RF Düz Flanş

Ebat / *Size*	Boru Çapı *Pipe Dia*	Flanş Ölçüleri / *Flange Dimensions*						Cıvata Ölçüsü / *Bolt Dimensions*		Ağırlık / *Weight*
Ebat / *Size*	Boru Çapı *Pipe Dia*	d1	D	k	b	d3	f	d2	n	kg/ad *kg/pcs*
1/2”	21,3	22,4	89	60,3	12	34,9	1,6	15,9	4	0,42
3/4”	26,9	27,7	98	69,8	14	42,9	1,6	15,9	4	0,61
1”	33,7	34,5	108	79,4	16	50,8	1,6	15,9	4	0,85
1 1/4”	42,4	43,2	117	88,9	18	63,5	1,6	15,9	4	1,12
1 1/2”	48,3	49,5	127	98,4	19	73	1,6	15,9	4	1,39
2”	60,3	62	152	120,6	21	92,1	1,6	19	4	2,18
2 1/2”	76,1	77,1	178	139,7	24	104,8	1,6	19	4	3,41
3”	88,9	90,7	190	152,4	26	127	1,6	19	4	4,06
3 1/2”	101,6	103	216	177,8	26	139,7	1,6	19	8	5,08
4”	114,3	116,1	229	190,5	27	157,2	1,6	19	8	4,81
5”	139,7	143,8	254	215,9	28	185,7	1,6	22,2	8	4,57
6”	168,3	170,7	279	241,3	31	215,9	1,6	22,2	8	5,76
8”	219,1	221,5	343	298,4	34	269,9	1,6	22,2	8	4,94
10”	273,0	276,4	406	362	38	323,8	1,6	25,4	12	7,49
12”	323,9	327,2	483	431,8	42	381	1,6	25,4	12	12,5
14”	355,6	359,2	533	476,2	43	412,7	1,6	28,6	12	24,3
16”	406,4	410,5	597	539,7	48	469,9	1,6	28,6	16	29,4
18”	457	461,8	635	577,8	56	533,4	1,6	31,8	16	42,7
20”	508	513,1	698	635	59	584,2	1,6	31,8	20	42,6
22”	558,8	561	750	692,1	60	641,2	1,6	34,9	20	81,5
24”	610	616	813	749,3	62	692,1	1,60	34,9	20	30,7
