PN 64 Düz Flanş

ANASAYFA PN 64 Düz Flanş

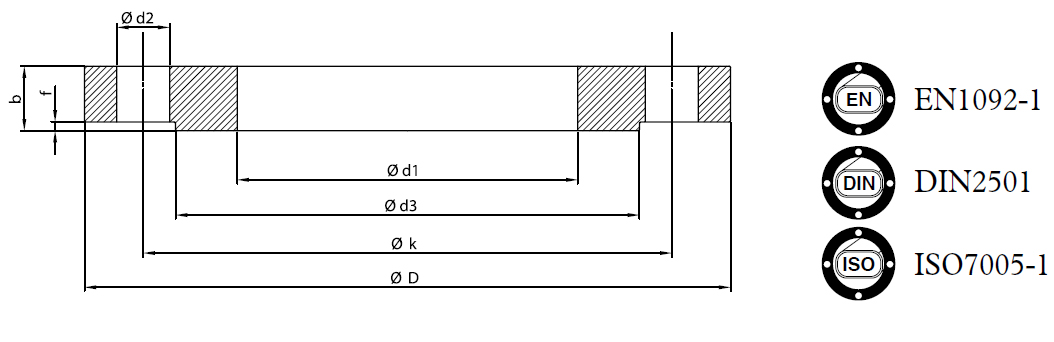

Ebat *Size*	Boru Çapı / *Pipe Dia*	Flanş Ölçüleri / *Flange Dimensions*								Cıvata Ölçüsü / *Bolt Dimensions*			*Ağırlık /Weight***
		d1	D	k	b			d3	f	d2	Cıvata Çap / *Bolt Dia*	n	EN 1092-1 kg/ad *kg/pcs*	DIN 2501 kg/ad *kg/pcs*	ISO 7005-1 kg/ad *kg/pcs*
		d1	D	k	EN 1092-1	DIN 2501	ISO 7005-1	d3	f	d2	Cıvata Çap / *Bolt Dia*	n	EN 1092-1 kg/ad *kg/pcs*	DIN 2501 kg/ad *kg/pcs*	ISO 7005-1 kg/ad *kg/pcs*
DN15	21,3	22	105	75	20	20	14,5	45	2	14	M12	4	1,10	1,10	0,77
DN20	26,9	27,6	130	90	22	22	16	58	2	18	M16	4	1,86	1,86	1,31
DN25	33,7	34,4	140	100	24	24	17,5	68	2	18	M16	4	2,37	2,37	1,68
DN32	42,4	43,1	155	110	24	24	19,5	78	3	22	M20	4	2,7	2,7	2,1
DN40	48,3	49	170	125	26	26	21	88	3	22	M20	4	3,6	3,6	2,8
DN50	60,3	61,1	180	135	26	26	22,5	102	3	22	M20	4	3,9	3,9	3,3
DN65	76,1	71,1	205	160	26	26	25,5	122	3	22	M20	8	4,7	4,7	4,6
DN80	88,9	90,3	215	170	30	28	29	138	3	22	M20	8	5,9	5,5	5,7
DN100	114,3	115,9	250	200	32	30	32	162	3	26	M24	8	8,0	7,5	8,0
DN125	139,7	141,6	295	240	34	34	35	188	3	30	M27	8	11,7	11,7	12,1
DN150	168,3	170,5	345	280	36	36	37	218	3	33	M30	8	16,9	16,9	17,4
DN200	219,1	221,5	415	345	48	42	41,5	285	3	36	M33	12	30,5	26,5	26,2
DN250	273,0	276,2	470	400	55	46	48	345	3	36	M33	12	42,2	35,0	36,6
DN300	323,9	327,6	530	460	65	52	51	410	4	36	M33	16	59,0	46,8	45,8
DN350	355,6	359,7	600	525	72	56	54	465	4	39	M36	16	88,7	68,3	65,8
DN400	406,4	411	670	585	80	60	57,5	535	4	42	M39	16	120,9	89,9	86,0
DN500	508	513,5	800	705	-	60	63,5	615	4	48	M45	20	-	117	124
DN600	610	616,5	930	820	-	62	70	735	4	56	M52	20	-	155	176
DN700	711	718	1045	935	-	68	-	840	4	56	M52	24	-	203	-
DN800	813	819	1165	1050	-	76	-	960	4	62	M58	24	-	270	-
DN900	914	920	1285	1170	-	84	-	1070	4	62	M58	28	-	352	-
DN1000	1016	1022	1415	1290	-	92	-	1180	4	70	M66	28	-	454	-
DN1200	1220	1226	1665	1530	-	100	-	1380	4	78	M74	32	-	646	-
