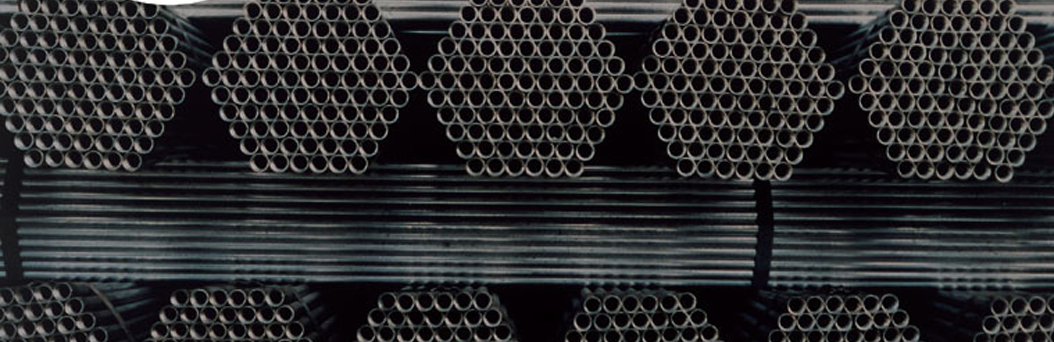

TSE ERB EN 10255 M standarlarında siyah sıvı aktarım boruları

EN 10255’e Uygun Boruların Ebat ve Ağırlık Ölçüleri
Sınıfı Anma Çapı Dış Çap Kalınlıklar Boru Ağırlığı
Max. Min. Düz Uçlu Dişli Manşonlu
inch DN mm mm mm kg/m kg/m
Light-I Hafif 3/8 10 17.4 16.7 2.0 0.742 0.748
1/2 15 21.7 21.0 2.3 1.08 1.09
3/4 20 27.1 26.4 2.3 1.39 1.40
1 25 34.0 33.2 2.9 2.20 2.22
11/4 32 42.7 41.9 2.9 2.82 2.85
11/2 40 48.6 47.8 2.9 3.24 3.28
2 50 60.7 59.6 3.2 4.49 4.56
21/2 65 76.3 75.2 3.2 5.73 5.85
3 80 89.4 87.9 3.6 7.55 7.72
4 100 114.9 113.0 4.0 10.8 11.1
Light-2 Hafif-2 3/8 10 17.1 16.7 1.8 0.670 0.676
1/2 15 21.4 21.0 2.0 0.947 0.956
3/4 20 26.9 26.4 2.3 1.38 1.39
1 25 33.8 33.2 2.6 1.98 2.00
11/4 32 42.5 41.9 2.6 2.54 2.57
11/2 40 48.4 47.8 2.9 3.23 3.27
2 50 60.2 59.6 2.9 4.08 4.15
21/2 65 76.0 75.2 3.2 5.71 5.83
3 80 88.7 87.9 3.2 6.72 6.89
4 100 113.9 113.0 3.6 9.75 10.0
Medium Orta 3/8 10 17.5 16.7 2.3 0.839 0.845
1/2 15 21.8 21.0 2.6 1.21 1.22
3/4 20 27.3 26.5 2.6 1.56 1.57
1 25 34.2 33.3 3.2 2.41 2.43
11/4 32 42.9 42.0 3.2 3.10 3.13
11/2 40 48.8 47.9 3.2 3.56 3.60
2 50 60.8 59.7 3.6 5.03 5.10
21/2 65 76.6 75.3 3.6 6.42 6.54
3 80 89.5 88.0 4.0 8.36 8.53
4 100 115.0 113.1 4.5 12.2 12.5
5 125 140.8 138.5 5.0 16.6 17.1
6 150 166.5 163.9 5.0 19.8 20.4
Heavy Ağır 3/8 10 17.5 16.7 2.9 1.02 1.03
1/2 15 21.8 21.0 3.2 1.44 1.45
3/4 20 27.3 26.5 3.2 1.87 1.88
1 25 34.2 33.3 4.0 2.93 2.95
11/4 32 42.9 42.0 4.0 3.79 3.82
11/2 40 48.8 47.9 4.0 4.37 4.41
2 50 60.8 59.7 4.5 6.19 6.26
21/2 65 76.6 75.3 4.5 7.93 8.05
3 80 89.5 88.0 5.0 10.3 10.5
4 100 115.0 113.1 5.4 14.5 14.8
5 125 140.8 138.5 5.4 17.9 18.4
6 150 166.5 163.9 5.4 21.3 21.9

YÜZEY SEÇENEKLERİ

Sıcak daldırma galvanizli (TS 11348 EN 10240) - Siyah, gri, kiremit kırmızısı renginde su bazlı boyalı - Laklı - Koruyucu yağlı. - Polietilen kaplı (DIN 30670)

MALZEME

Sıcak haddelenmiş çelik saclar - EN 10025 - API Spec 5L - DIN 17100 - ASTM A 53 - JIS G3132

STANDARTLAR

TS EN 10255 - TS EN 10217-1 - TS EN 10208 - TS 301 - TS 6047 - ISO 65 - DIN 2440 / EN 10240 - DIN 2441 / EN 10240 - DIN 1626 - BS 1387 - NF A 49-145 - UNE 19040 - UNE 19043 - API Spec 5L - ASTM A 53 - ASTM A 795

Nominal Ebat Et Kalınlığı (s) * Dış Çap *
min. max. min. opt. max.
inch mm inch mm inch mm inch mm inch mm inch mm
1/2” 15 0.079 2.0 0.118 3.0 0.825 21.0 0.840 21.3 0.858 21.8
3/4” 20 0.079 2.0 0.118 3.0 1.035 26.5 1.059 26.9 1.075 27.3
1” 25 0.098 2.5 0.158 4.0 1.311 33.3 1.327 33.7 1.346 34.2
1 1/4” 32 0.098 2.5 0.177 4.5 1.654 42.0 1.669 42.4 1.689 42.9
1 1/2” 40 0.106 2.7 0.177 4.5 1.886 47.9 1.900 48.3 1.921 48.8
2” 50 0.106 2.7 0.197 5.0 2.350 59.7 2.375 60.3 2.394 60.8
2 1/2” 65 0.114 2.9 0.217 5.5 2.965 75.3 2.996 76.1 3.016 76.6
3” 80 0.126 3.2 0.236 6.0 3.465 88.0 3.500 88.9 3.524 89.5
4” 100 0.142 3.6 0.236 6.0 4.453 113.1 4.500 114.3 4.527 115.0
5” 125 0.177 4.5 0.276 7.0 5.453 138.5 5.500 139.7 5.543 140.8
6” 150 0.177 4.5 0.315 8.0 6.453 163.9 6.503 165.1 6.555 166.5
8” 200 0.177 4.5 0.354 9.0 8.539 216.9 8.625 219.1 8.709 221.2
STANDARD BOY: 6.00 METRE

Ebatlar ve ağırlıklar ISO 65’e uygundur.
Toleranslar
Sınıfı Et Kalınlığı Ağırlık
HAFİF ± 8.0 % -8 / +10 %
ORTA ± 10 % ± 7.5 %
AĞIR ± 10 % ± 7.5 %
