PN 16 Kuyruklu Flanş DIN 2633

Ebat / Size

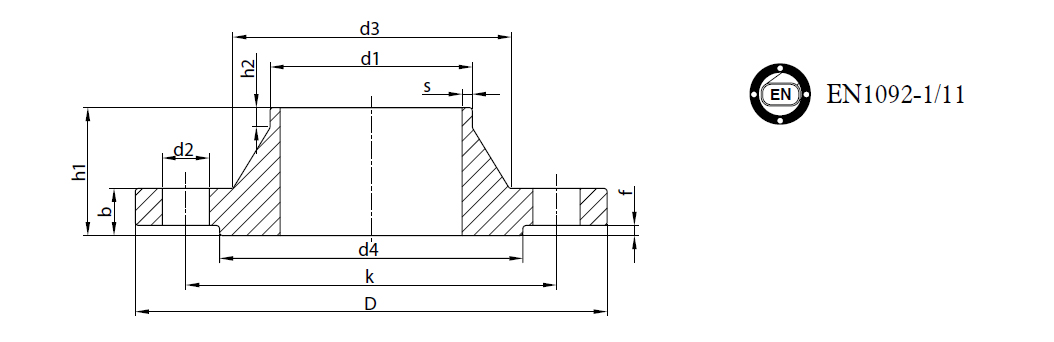

Flanş Ölçüleri / Flange Dimensions

Boyun / Neck

Fatura

Raised Face

Cıvata / Bolt

Ağırlık /

Weight

d1

k

D

b

h1

d3

s

r

h2

d4

f

d2

m

n

kg/ad

kg/pcs

DN15

21,3

65

95

16

38

32

2,0

4

6

45

2

14

M12

4

0,77

DN20

26,9

75

105

18

40

40

2,3

4

6

58

2

14

M12

4

1,09

DN25

33,7

85

115

18

40

46

2,6

4

6

68

2

14

M12

4

1,31

DN32

42,4

100

140

18

42

56

2,6

6

6

78

2

18

M16

4

1,89

DN40

48,3

110

150

18

45

64

2,6

6

7

88

3

18

M16

4

2,13

DN50

60,3

125

165

18

45

74

2,9

6

8

102

3

18

M16

4

2,53

DN65

76,1

145

185

18

45

92

2,9

6

10

122

3

18

M16

8

3,02

DN80

88,9

160

200

20

50

105

3,2

6

10

138

3

18

M16

8

3,93

DN100

114,3

180

220

20

52

131

3,6

8

12

158

3

18

M16

8

4,57

DN125

139,7

210

250

22

55

156

4,0

8

12

188

3

18

M16

8

6,25

DN150

168,3

240

285

22

55

184

4,5

10

12

212

3

22

M20

8

7,62

DN200

219,1

295

340

24

62

235

6,3

10

16

268

3

22

M20

12

11,3

DN250

273,0

355

405

26

70

292

6,3

12

16

320

3

26

M24

12

16,4

DN300

323,9

410

460

28

78

344

7,1

12

16

378

4

26

M24

12

21,9

DN350

355,6

470

520

30

82

390

8,0

12

16

438

4

26

M24

16

32,7

DN400

406,4

525

580

32

85

445

8,0

12

16

490

4

30

M30

16

41,0

DN450

457

585

640

34

83

490

8,0

12

16

550

4

30

M30

20

48,2

DN500

508

650

715

36

84

548

8,0

12

16

610

4

33

M30

20

63,0

DN600

610

770

840

40

88

670

10,0

12

18

725

5

36

M33

20

95,5

DN700

711

840

910

40

104

755

10,0

12

18

795

5

36

M33

24

98

DN800

813

950

1025

41

108

855

12,5

12

20

900

5

39

M36

24

124

DN900

914

1050

1125

48

118

955

12,5

12

20

1000

5

39

M36

28

157

DN1000

1016

1170

1255

59

137

1058

12,5

16

22

1115

5

42

M39

28

234

DN1100

1116

1270

1355

68

150

1160

12,5

16

22

1218

5

43

M45

32

290

DN1200

1220

1390

1485

78

160

1262

14,2

16

30

1330

5

48

M45

32

392

DN1300

1320

1490

1585

81

170

1364

14,2

16

30

1438

5

48

M45

36

442

DN1400

1420

1590

1685

84

177

1465

16,0

16

30

1530

5

48

M45

36

506

DN1500

1524

1710

1820

92

190

1566

16,0

16

30

1640

5

56

M52

40

628

DN1600

1620

1820

1930

102

204

1668

17,5

16

35

1750

5

56

M52

40

788

DN1800

1820

2020

2130

110

218

1870

20

16

35

1950

5

56

M52

44

974

DN2000

2020

2230

2345

124

238

2072

22,0

16

40

2150

5

62

M56

48

1256
