PN 25 Kuyruklu Flanş DIN 2634

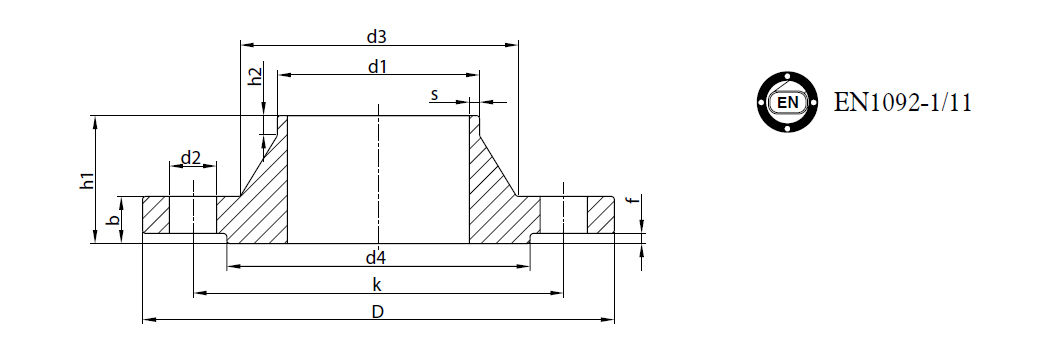

Ebat / *Size*	Flanş Ölçüleri / *Flange Dimensions*					Boyun / *Neck*				Fatura *Raised Face*		Cıvata / *Bolt*			Ağırlık / *Weight*
Ebat / *Size*	d1	k	D	b	h1	d3	s	r	h2	d4	f	d2	m	n	kg/ad *kg/pcs*
DN15	21,3	65	95	16	38	32	2,0	4	6	45	2	14	M12	4	0,63
DN20	26,9	75	105	18	40	40	2,3	4	6	58	2	14	M12	4	0,93
DN25	33,7	85	115	18	40	46	2,6	4	6	68	2	14	M12	4	1,07
DN32	42,4	100	140	18	42	56	2,6	6	6	78	2	18	M16	4	1,50
DN40	48,3	110	150	18	45	64	2,6	6	7	88	3	18	M16	4	1,77
DN50	60,3	125	165	20	48	75	2,9	6	8	102	3	18	M16	4	2,29
DN65	76,1	145	185	22	52	90	2,9	6	10	122	3	18	M16	8	3,23
DN80	88,9	160	200	24	58	105	3,2	8	12	138	3	18	M16	8	4,24
DN100	114,3	190	235	24	65	134	3,6	8	12	162	3	22	M20	8	5,46
DN125	139,7	220	270	26	68	162	4,0	8	12	188	3	26	M24	8	7,35
DN150	168,3	250	300	28	75	192	4,5	10	12	218	3	26	M24	8	9,55
DN200	219,1	310	360	30	80	244	6,3	10	16	278	3	26	M24	12	15,4
DN250	273,0	370	425	32	88	298	7,1	12	18	335	3	30	M27	12	26,2
DN300	323,9	430	485	34	92	352	8,0	12	18	395	4	30	M27	16	34,5
DN350	355,6	490	555	38	100	398	8,0	12	20	450	4	33	M30	16	52,9
DN400	406,4	550	620	40	110	452	8,8	12	20	505	4	36	M33	16	68,9
DN450	457	600	670	46	110	500	8,8	12	20	550	4	36	M33	20	83,3
DN500	508	660	730	48	125	558	10,0	12	20	615	4	36	M33	20	106
DN600	610	770	845	48	125	660	11,0	12	20	720	5	39	M36	20	131
DN700	711	875	960	50	129	760	14,2	12	20	820	5	42	M39	24	170
DN800	813	990	1085	53	138	864	16,0	12	22	930	5	48	M45	24	225
DN900	914	1090	1185	57	148	968	17,5	12	24	1030	5	48	M45	28	275
DN1000	1016	1210	1320	63	160	1070	20,0	16	24	1140	5	56	M52	28	375
