PN 10 Kuyruklu Flanş DIN 2632

ANASAYFA PN 10 Kuyruklu Flanş DIN 2632

DN 15 ile DN 3000 arası PN 10 kaynak boyunlu flanş serisi ürünler

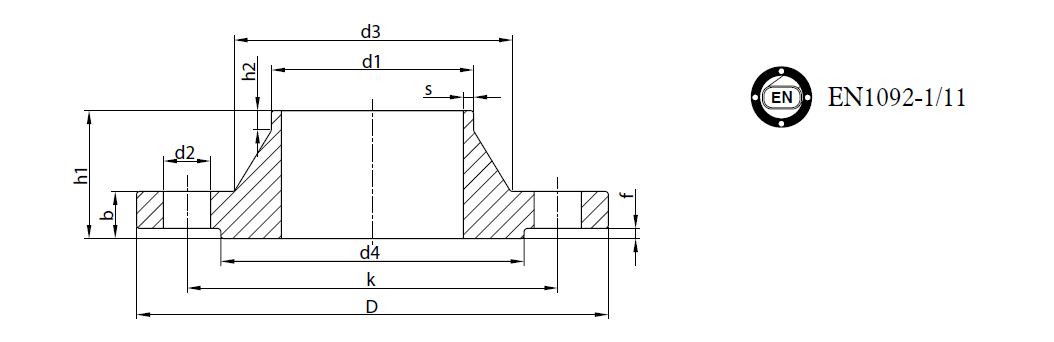

Ebat / *Size*	Flanş Ölçüleri / *Flange Dimensions*					Boyun / *Neck*				Fatura *Raised Face*		Cıvata / *Bolt*			Ağırlık / *Weight*
Ebat / *Size*	d1	k	D	b	h1	d3	s	r	h2	d4	f	d2	m	n	kg/ad *kg/pcs*
DN15	21,3	65	95	16	38	32	2,0	4	6	45	2	14	M12	4	0,77
DN20	26,9	75	105	18	40	40	2,3	4	6	58	2	14	M12	4	1,09
DN25	33,7	85	115	18	40	46	2,6	4	6	68	2	14	M12	4	1,31
DN32	42,4	100	140	18	42	56	2,6	6	6	78	2	18	M16	4	1,89
DN40	48,3	110	150	18	45	64	2,6	6	7	88	3	18	M16	4	2,13
DN50	60,3	125	165	18	45	74	2,9	6	8	102	3	18	M16	4	2,53
DN65	76,1	145	185	18	45	92	2,9	6	10	122	3	18	M16	8	3,02
DN80	88,9	160	200	20	50	105	3,2	6	10	138	3	18	M16	8	3,93
DN100	114,3	180	220	20	52	131	3,6	8	12	158	3	18	M16	8	4,57
DN125	139,7	210	250	22	55	156	4,0	8	12	188	3	18	M16	8	6,25
DN150	168,3	240	285	22	55	184	4,5	10	12	212	3	22	M20	8	7,62
DN200	219,1	295	340	24	62	235	6,3	10	16	268	3	22	M20	8	11,6
DN250	273,0	350	395	26	68	292	6,3	12	16	320	3	22	M20	12	15,5
DN300	323,9	400	445	26	68	344	7,1	12	16	370	4	22	M20	12	18,2
DN350	355,6	460	505	26	68	390	7,1	12	16	430	4	22	M20	16	25,3
DN400	406,4	515	565	26	72	445	7,1	12	16	482	4	26	M24	16	30,8
DN450	457	565	615	28	72	490	7,1	12	16	532	4	26	M24	20	34,8
DN500	508	620	670	28	75	548	7,1	12	16	585	4	26	M24	20	41,0
DN600	610	725	780	30	82	670	8,0	12	18	685	5	30	M27	20	58,7
DN700	711	840	895	35	85	755	8,8	12	18	800	5	30	M27	24	77,7
DN800	813	950	1015	38	96	855	8,8	12	18	905	5	33	M30	24	104
DN900	914	1050	1115	38	99	955	12,5	12	20	1005	5	33	M30	28	124
DN1000	1016	1160	1230	44	105	1058	12,5	16	20	1110	5	36	M33	28	162
DN1100	1116	1270	1340	50	120	1160	12,5	16	25	1218	5	36	M33	32	211
DN1200	1220	1380	1455	55	132	1262	12,5	16	25	1330	5	39	M36	32	261
DN1300	1320	1490	1575	60	138	1364	12,5	16	25	1440	5	42	M39	32	326
DN1400	1420	1590	1675	65	143	1465	14,2	16	25	1535	5	42	M39	36	381
DN1500	1524	1700	1785	70	150	1566	16,0	16	25	1648	5	42	M39	36	454
DN1600	1620	1820	1915	75	159	1668	16,0	16	25	1760	5	48	M45	40	567
DN1800	1820	2020	2115	85	175	1870	17,5	16	30	1960	5	48	M45	44	727
DN2000	2020	2230	2325	90	186	2072	17,5	16	30	2170	5	48	M45	48	880
DN2200	2235	2440	2550	100	202	2275	20,0	18	35	2370	5	56	M52	52	1085
DN2400	2438	2650	2760	110	218	2478	22,2	18	35	2570	5	56	M52	56	1345
DN2600	2620	2850	2960	110	224	2680	25,0	18	40	2780	5	56	M52	60	1604
DN2800	2820	3070	3180	124	244	2882	25,0	18	40	3000	5	56	M52	64	2022
DN3000	3020	3290	3405	132	257	3085	32,0	18	45	3210	5	62	M56	68	2529
