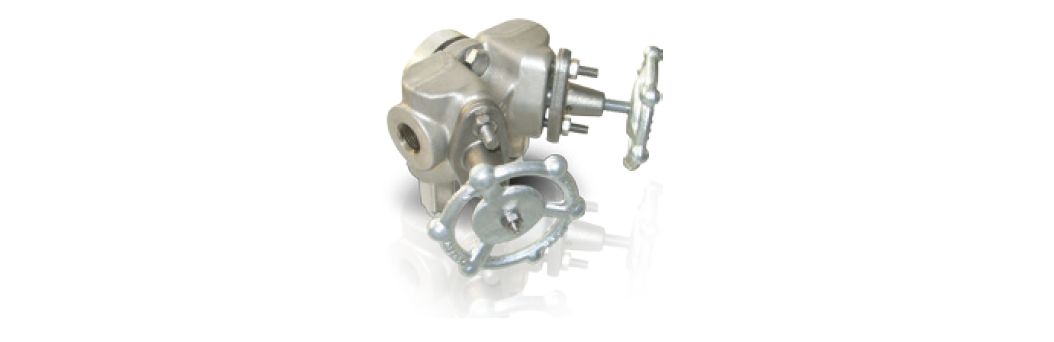

BK-33/BM Bi-Metalik

ANASAYFA BK-33/BM Bi-Metalik

Ürün Özellikleri

Gövde AISI 304 Paslanmaz Çelik
Bi-metalik AISI 304 Paslanmaz Çelik
İç Parçalar AISI 304 Paslanmaz Çelik
Volan Karbon Çelik
Bağlantılar Dişli/Soketli
Bağlantı Şekli Yatay/Dikey

Çalışma Şartları

Maks. Çalışma Basıncı (PMO) 32 bar Max. Çalışma Sıcaklığı (TMO) 315°C Fark Basıncı 32 bar

Çalışma

BK-33/BM Bi-Metalik Termostatik Buhar Tutucu, korozyon dayanımı yüksek termostatik eleman ile buhar doyma eğrisi sabit bir farkla takip edilerek, buhar hattında kondens ve yoğuşmayan gazların tahliyesi sağlanır. Koç darbesinden etkilenmeyen BK- 33 TK’nın korozyon dayanımı oldukça yüksektir. Standart üretimlerde S tipi kapsül kullanılmaktadır. Kondens tahliyesini sürekli olarak gerçekleştiren bir kondenstoptur. BK-33/BM Bi-Metalik, bakım gerektirmeyen bir kondenstoptur. Kondenstop arıza yaptığında ve değişmesi gerektiğinde, boru konektöründen iki vida vasıtasıyla sökülerek, yerine yenisi takılır.

Montaj

BK-33/BM Bi-Metalik termostatik kondenstop, boru konektörüne ko- lay monte edilir. Termostatik kondenstop buhar hatlarına yatay ve dikey olarak monte edilebilir. Boru konektörü aracılığıyla akış, ok yönünde olmalıdır.

Model	Açıklama	Akış Yönü
BK-33 BM	2 stop vana ile boru konnektörü + Termodinamik kondenstop	Soldan Sağa
BK-43 BM	2 stop vana ile boru konnektörü + Termodinamik kondenstop + Tahliye vanası	Soldan Sağa
BK-53 BM	2 stop vana ile boru konnektörü + Termodinamik kondenstop + Tahliye vanası + Test vanası	Soldan Sağa
BK-54 BM	2 stop vana ile boru konnektörü + Termodinamik kondenstop + Tahliye vanası + Test vanası	Sağdan Sola

Parça Listesi
No	Parça İsmi	Malzeme
1	Volan	C 22.8 Karbon Çelik
2	Mil-A	AISI 304 Paslanmaz Çelik
3	Kapak	C 22.8 Karbon Çelik
4	Mil Kapağı	Grafit
5	Mil Yatağı	St 37.2 Karbon Çelik
6	Mil-B	AISI 304 Paslanmaz Çelik
7	Gövde	AISI 304 Paslanmaz ÇelikL
8	Bi-metal Kondenstop Gövdesi	AISI 304 Paslanmaz ÇelikL
9	Kapak contası	Klingerit
10	Sit Contası	AISI 304 Paslanmaz Çelik
11	Sit	AISI 304 Paslanmaz Çelik
12	Bi-metal Plaka (Küçük)	AISI 304 Paslanmaz Çelik
13	Bi-metal Plaka (Büyük)	AISI 304 Paslanmaz Çelik
14	Bi-metal Mil Plakası	AISI 304 Paslanmaz Çelik
15	Kontrol Ünitesi Vanası	AISI 304 Paslanmaz Çelik
16	Bi-metal Kondenstop Kapağı	AISI 304 L Paslanmaz Çelik

Çap	BK-33 TK	BK-43 TK	BK-53 TK	BK-54 TK	Dişli
Çap	BK-33 TK	BK-43 TK	BK-53 TK	BK-54 TK	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)	H(mm)	J(mm)	K(mm)	L(mm)	N(mm)
1/2"	703450211111	703450223111	703450231111	703450241111	36	125	25	50	35	90	99	115	22	50
3/4"	703450211112	703450223112	703450231112	703450241112	36	125	25	50	35	90	99	115	22	50
