PN 10 Kör Flanş

Ebat

Size

Boru Çapı

Pipe Dia

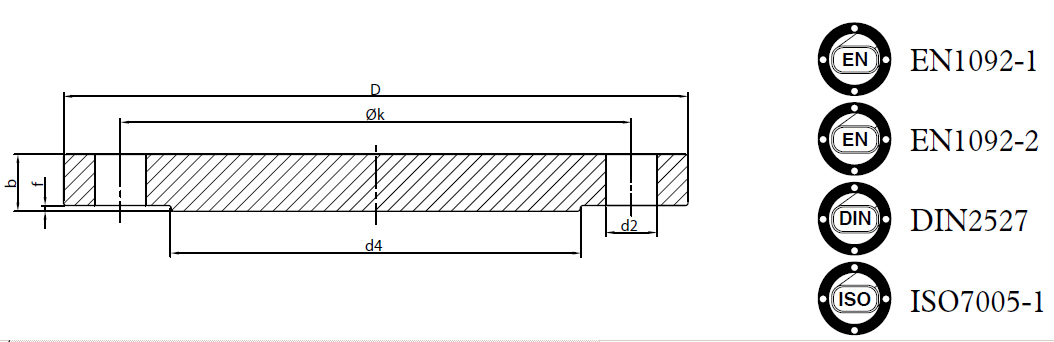

Flanş Ölçüleri / Flange Dimensions

Cıvata Ölçüsü

Bolt Dimensions

Ağırlık /Weight

k

D

f

d4

b

d2

M

n

EN 1092-1

kg/ad

kg/pcs

EN 1092-2

kg/ad

kg/pcs

DIN 2527

kg/ad

kg/pcs

NAL*

kg/ad

kg/pcs

ISO 7005-1

kg/ad

kg/pcs

EN 1092-1

EN 1092-2

DIN 2527

NAL*

ISO 7005-1

DN15

21,3

65

95

2

45

16

14

14

14

14

14

M12

4

0,8

0,7

0,7

0,7

0,7

DN20

26,9

75

105

2

58

18

16

16

16

16

14

M12

4

1,1

1,0

1,0

1,0

1,0

DN25

33,7

85

115

2

68

18

16

16

16

16

14

M12

4

1,3

1,2

1,2

1,2

1,2

DN32

42,4

100

140

2

78

18

18

16

16

18

18

M16

4

2,0

2,0

1,7

1,7

2,0

DN40

48,3

110

150

3

88

18

19

16

16

18

18

M16

4

2,2

2,3

1,9

1,9

2,2

DN50

60,3

125

165

3

102

18

19

18

18

20

18

M16

4

2,7

2,8

2,7

2,7

3,0

DN65

76,1

145

185

3

122

18

19

18

18

20

18

M16

8

3,4

3,6

3,4

3,4

3,8

DN80

88,9

160

200

3

138

20

19

20

20

20

18

M16

8

4,5

4,3

4,5

4,5

4,5

DN100

114,3

180

220

3

158

20

19

20

20

22

18

M16

8

5,5

5,2

5,5

5,5

6,1

DN125

139,7

210

250

3

188

22

19

22

22

22

18

M16

8

7,9

6,8

7,9

7,9

7,9

DN150

168,3

240

285

3

212

22

19

22

22

24

22

M20

8

10,3

8,8

10,3

10,3

11,3

DN200

219,1

295

340

3

268

24

20

24

24

24

22

M20

8

16,2

13,4

16,2

16,2

16,2

DN250

273,0

350

395

3

320

26

22

26

26

26

22

M20

12

24,0

20,1

24,0

24,0

24,0

DN300

323,9

400

445

4

370

26

24,5

26

26

26

22

M20

12

30,2

28,4

30,2

30,2

30,2

DN350

355,6

460

505

4

430

26

24,5

26

26

26

22

M20

16

39,1

36,8

39,1

39,1

39,1

DN400

406,4

515

565

4

482

26

24,5

26

26

28

26

M24

16

49,0

46,0

49,0

49,0

52,9

DN450

457

565

615

4

532

28

25,5

26

26

28

26

M24

20

62,9

57,1

58,2

58,2

62,9

DN500

508

620

670

4

585

28

26,5

28

28

28

26

M24

20

74,8

70,7

74,8

74,8

74,8

DN600

610

725

780

5

685

34

30

-

28

34

30

M27

20

123

108

-

101

123

DN700

711

840

895

5

800

38

32,5

-

30

38

30

M27

24

183

156

-

143

183

DN800

813

950

1015

5

905

48

35

-

32

42

33

M30

24

298

216

-

197

260

DN900

914

1050

1115

5

1005

50

37,5

-

34

46

33

M30

28

376

280

-

253

345

DN1000

1016

1160

1230

5

1110

54

40

-

34

52

36

M33

28

495

364

-

308

476

DN1100

1116

1270

1340

5

1218

60

42,5

-

36

60

36

M33

32

655

461

-

389

655

DN1200

1220

1380

1455

5

1330

66

45

-

38

-

39

M36

32

851

577

-

485

-

DN1300

1320

1490

1575

5

1440

c

45

-

38

-

42

M39

32

-

676

-

569

-

DN1400

1420

1590

1675

5

1535

c

46

-

42

-

42

M39

36

-

782

-

713

-

DN1500

1524

1700

1785

5

1648

c

47,5

-

44

-

42

M39

36

-

919

-

850

-

DN1600

1620

1820

1915

5

1760

c

49

-

46

-

48

M45

40

-

1091

-

1023

-

DN1800

1820

2020

2115

5

1960

c

52

-

50

-

48

M45

44

-

1415

-

1360

-

DN2000

2020

2230

2325

5

2170

c

55

-

54

-

48

M45

48

-

1812

-

1779

-
