PN 64 Kör Flanş

Ebat

Size

Boru Çapı

Pipe Dia

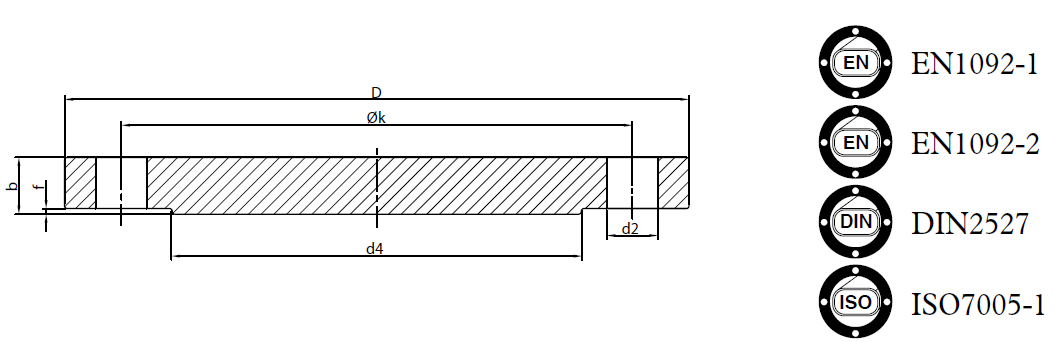

Flanş Ölçüleri / Flange Dimensions

Cıvata Ölçüsü

Bolt Dimensions

Ağırlık /Weight

k

D

f

d4

b

d2

M

n

EN 1092-1

kg/ad

kg/pcs

EN 1092-2

kg/ad

kg/pcs

DIN 2527

kg/ad

kg/pcs

NAL*

kg/ad

kg/pcs

ISO 7005-1

kg/ad

kg/pcs

EN 1092-1

EN 1092-2

DIN 2527

NAL*

ISO 7005-1

DN15

21,3

75

105

2

45

20

-

20

20

14,5

14

M12

4

1,2

-

1,2

1,2

0,9

DN20

26,9

90

130

2

58

22

-

24

22

16

18

M16

4

2,1

-

2,3

2,1

1,5

DN25

33,7

100

140

2

68

24

-

24

24

17,5

18

M16

4

2,7

-

2,7

2,7

1,9

DN32

42,4

110

155

3

78

24

-

24

24

19,5

22

M20

4

3,2

-

3,2

3,2

2,5

DN40

48,3

125

170

3

88

26

28

26

26

21

22

M20

4

4,2

4,5

4,2

4,2

3,3

DN50

60,3

135

180

3

102

26

28

26

26

22,5

22

M20

4

4,7

5,1

4,7

4,7

4,0

DN65

76,1

160

205

3

122

26

28

26

26

25,5

22

M20

8

6,2

6,7

6,2

6,2

6,0

DN80

88,9

170

215

3

138

28

31

28

28

29

22

M20

8

7,4

8,3

7,4

7,4

7,7

DN100

114,3

200

250

3

162

30

33

30

30

32

26

M24

8

10,8

11,9

10,8

10,8

11,5

DN125

139,7

240

295

3

188

34

37

34

34

35

30

M27

8

17,1

18,7

17,1

17,1

17,7

DN150

168,3

280

345

3

218

36

39

36

36

37

33

M30

8

24,9

27,1

24,9

24,9

25,6

DN200

219,1

345

415

3

285

42

46

42

42

41,5

36

M33

12

42,6

46,9

43

42,6

42,1

DN250

273,0

400

470

3

345

46

50

46

46

48

36

M33

12

60,5

66

60

60,5

63

DN300

323,9

460

530

4

410

52

57

52

52

51

36

M33

16

87,0

96

87

87

85

DN350

355,6

525

600

4

465

56

61

56

56

54

39

M36

16

120,4

131

120

120

116

DN400

406,4

585

670

4

535

60

65

60

60

57,5

42

M39

16

161,6

175

162

162

155

DN500

508

705

800

4

615

-

-

-

60

63,5

48

M45

20

-

-

-

230

243

DN600

610

820

930

4

735

-

-

-

62

70

56

M52

20

-

-

-

322

364

DN700

711

935

1045

4

840

-

-

-

65

56

M52

24

-

-

-

427

-

DN800

813

1050

1165

4

960

-

-

-

70

62

M58

24

-

-

-

574

-

DN900

914

1170

1285

4

1070

-

-

-

75

62

M58

28

-

-

-

750

-

DN1000

1016

1290

1415

4

1180

-

-

-

80

70

M66

28

-

-

-

971

-

DN1200

1220

1530

1665

4

1380

-

-

-

90

-

78

M74

32

-

-

-

1515

-
