PVC Temiz Su Boruları TS EN ISO 1452-2 ve TS EN ISO 1452-3 e göre imal edilmektedir.

Uygulama

Temiz su taşıması konusunda ilk akla gelene en etkili çözüm olan PVC borular her geçen gün üzerinde yapılan geliştirme ve iyileştirmeler ile yıllardır temiz su uygulamalarında güvenle kullanılmaktadır.

Ürün Çeşitliliği

Standart PVC borularımız 20mm den 400mm çap aralığında 4, 6, 10 ve 16 atü basınç dayanımına uygun olarak üretilmektedir. Birleşim noktaları olarak yapıştırma yada geçme muflu olarak seçenekler ile farklı boylarda ve ağırlıklı olarak siyah ve koyu gri renklerinde olmak üzere farklı renklerde üretim seçenekleri mevcuttur.

Bağlantı Seçenekleri

PVC Temizsu borularımızı yapıştırma ve geçme muflu olarak üretilmektedir. Ek parça çeşitliliğimiz PVC Temizsu da da mevcuttur. Ayrıca farklı ihtiyaçlar için özel ek parçaları sunabilmekteyiz.

Geçme Muflu Basınçlı Boruların Montajı :

Sızdırmazlık Contaları

Pilsa kauçuk contaları “Z” CONTA olarak kodlanmıştır. Bu contalar kauçuk olup stoklanması esnasında veya çalışmalarda benzin, asit veya yağ gibi kimyasal maddeler ile temas ettirilmemelidir. Stoklama sırasında contanın şeklini bozacak gerilmelerden korunması şarttır.

Boruların Eklenmesi

Pilsa geçme muflu boruların muflu kısımları aynı çaplı borunun dışına rahatça geçebilecek bir ölçüde yapılmaktadır. Muflu kısımda “Z” Contayı koyabileceğimiz bir conta yuvası da vardır. Borunun diğer ucu ise düz olup uçlarında boru kalınlığının yarısına kadar inen ve 15°’lik açı yapan konik bir yapı bulunur.

Boru Hendekleri ve Dikkat Edilecek Hususlar

Boru hattının dikkatli bir şekilde döşenmesi ve yerleştirilmesi hattın uzun ömürlü olmasını sağlar. Bunun için hendek tabanı düz ve taşsız olmalıdır. Taban genişliği boru çapına 40 cm. eklenerek saptanır. Döşeme işlemi DİN 4033’e uygun olarak yapılmalıdır. Plastik borular, diğer borularda olduğu gibi don tabakasının altına döşenmelidir. Dolgu miktarı iklim şartlarına ve zemin cinsine bağlı olarak en az 1 ile 1,5 m. arasında olmalıdır.

Borular döşenmeden önce hendek tabanına 15 cm. civarında taşsız malzeme (toprak, kum) serilerek bir yatak hazırlanmalıdır. Boru ve aksamı bu yatak üzerine iyice oturacak şekilde döşenir. Bundan sonra 30 cm. civarında taşsız zemin tabakası ile boru üzeri doldurulur. Bu doldurma işlemi önce basınç deneyi için ek parçaların ve muflu birleşmelerin üzeri açık kalacak şekilde yapılır. Basınç denemesinden sonra kapatma işlemi bu bölgeler için de aynen uygulanır. 30 cm.’lik dolgudan sonra hendek iyice kapatılır. 0°C ve daha altında dolgu yapılırken donmamış malzeme kullanmaya dikkat edilmelidir.Basınç testi; sistemin havası alınır ve boru üzerinde yazan basıncın 1,5 katı uygulanarak yapılır.

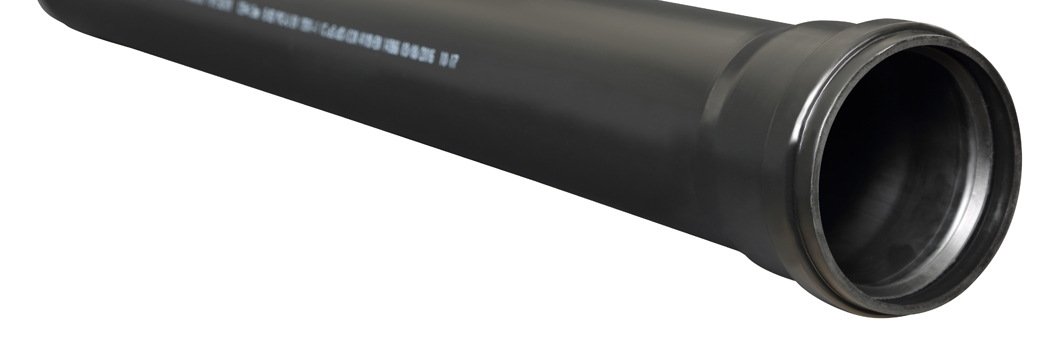

PVC Geçme Muflu Borular


D(Inch) D (mm) KT (mm) 5 ATU
S (mm)		 6 ATU
S (mm)		 6.3 ATU
S (mm)		 7.5 ATU
S (mm)		 8 ATUS (mm) 10 ATUS (mm) 12.5 ATUS (mm) 16 ATUS (mm) 20 ATUS (mm) 25 ATUS (mm)
1/2" 20                 1.5 1.9
3/4" 25               1.5 1.9 2.3
1" 32           1.5 1.6 1.9 2.4 2.9
1 1/4" 40       1.5   1.6 1.9 2.4 3.0 3.7
1 1/2" 50 109   1.5 1.6   2.0 2.4 3.0 3.7 4.6
2" 63 114 1.6 1.9 2.0   2.5 3.0 3.8 4.7 5.8
2 1/2" 75 120 1.9 2.2 2.3   2.9 3.6 4.5 5.6 6.8
3" 90 127 2.2 2.7 2.8   3.5 4.3 5.4 6.7 8.2
4" 110 137   2.7   3.2 3.4 4.2 5.3 6.6 8.1 10.0
4 1/2" 125 144   3.1   3.7 3.9 4.8 6.0 7.4 9.2 11.4
5" 140 151   3.5   4.1 4.3 5.4 6.7 8.3 10.3 12.6
6" 160 159   4.0   4.7 4.9 6.2 7.7 9.5 11.8 14.6
7" 200 176   4.9   5.9 6.2 7.7 9.6 11.9 14.7 18.2
8" 225 184   5.5   6.6 6.9 8.6 10.8 13.4 16.6
9" 250 199   6.2   7.3 7.7 9.6 11.9 14.8 18.4
10" 280 212   6.9   8.2 8.6 10.7 13.4 16.6 20.0
12" 315 229   7.7   9.2 9.7 12.1 15.0 18.7 23.2
14" 355 248   8.7   10.4 10.9 13.6 16.9 21.1 26.1
16" 400 275   9.8   11.7 12.3 15.3 19.1 23.7 29.4

PVC Geçme Muflu Deveboynu



63 221 46 68 84 117 153 246
75 263 55 81 100 139 182 293
90 315 66 97 120 166 218 351
110 385 81 119 147 203 266 429
125 438 92 135 167 231 303 488
140 490 103 151 187 259 339 546
160 560 118 173 214 296 387 624
200 700 147 216 268 370 484 780
225 788 166 243 301 416 545 878
250 875 184 270 334 462 605 975
280 980 206 302 375 518 678 1092
315 1103 232 340 421 583 763 1229
355 1243 262 384 475 657 860 1385
400 1400 295 432 535 740 968 1560
PVC Yapıştırma Muflu Borular


Y-M                               5 ATU

d(Inch)             d(mm)AÇ(mm)Lm(mm)       S(mm)

6 ATU           6.3 ATU
S(mm)      S(mm)

 7,5 A111

Sonmı

B ATU            10 ATU            12.5 ATU
S(mm)       S(mı.)       S(mm)

 16 ATU
S(mı.)		 20 ATU
S(mm)		 25 ATU
S
1/2" 20 15 26               1,5 1,9
3/4" 25 20 26             1,5 1,9 2,3
1" 32 25 26         1,5 1,6 1,9 2,4 2,9
1 1/4" 40 32 35     1,5   1,6 1,9 2,4 3,0 3,7
1 1/2" 50 40 47   1,5 1,6   2,0 2,4 3,0 3,7 4,6
2" 63 50 61 1,6 1,9 2,0   2,5 3,0 3,8 4,7 5,8
2 1/2" 75 65 69 1,9 2,2 2,3   2,9 3,6 4,5 5,6 6,8
3" 90 80 79 2,2 2,7 2,8   3,5 4,3 5,4 6,7 8,2
4" 110 100 92   2,7   3,2 3,4 4,2 5,3 6,6 8,1 10,0
4 1 /2" 125 110 102   3,1   3,7 3,9 4,8 6,0 7,4 9,2 11,4

5" 140 125 112   3,5   4,1 4,3 5,4 6,7 8,3 10,3 12,6
6" 160 150 145   4,0   4,7 4,9 6,2 7,7 9,5 11,8 14,6
7" 200 175 168   4,9   5,9 6,2 7,7 9,6 11,9 14,7 18,2
8" 225 200 188   5,5   6,6 6,9 8,6 10,8 13,4 16,6
9" 250 225 193   6,2   7,3 7,7 9,6 11,9 14,8 18,4
10" 280 250 206   6,9   8,2 8,6 10,7 13,4 16,6 20,0
12" 315 300 229   7,7   9,2 9,7 12,1 15,0 18,7 23,2
14" 355 350 254   8,7   10,4 10,9 13,6 16,9 21,1 26,1
16" 400 400 279   9,8   11,7 12,3 15,3 19,1 23,7 29,4
